一、用途及使用
FDGRC-35kV系列戶外干式放電線圈為單相全封閉戶外型產品，用于電力系統中與高壓并聯電容器連接，　使電容器組從電力系統切除后的電荷迅速釋放，是變電站內并聯電容器的必要安全技術措施，可以有效地防止電容器組再次合閘時，由于電容器仍帶有電荷而產生危及設備安全的合閘過電壓和過電流，并確保檢修人員的安全。本產品帶有二次繞組，可供線路監控、檢測和二次保護用。

二、FDGRC-35kV系列戶外干式放電線圈型號說明

三、結構及性能特點 　
a) 產品采用進口環氧樹脂真空澆注結構，實現了無油化，完全免除了油滲漏、污染環境和易
　 燃等特點。
b) 產品結構簡單，安裝使用方便。
c) 加強的內外絕緣使產品具有極高的安全性。
d) 產品的維護簡單，只需在停電檢修時擦去表面灰塵及可。
e) 采用特殊配方，產品堅固可靠，機械強度高，在各種環境下長期使用而無開裂、斷裂等現象。

四、環境條件
1. 環境溫度：-40～55°C
2. 海拔高度：不超過2000m
3. 抗震水平：地震烈度8度的作用下，不損壞。
4. 安裝地點：無有害氣體，蒸氣及無導電性或爆炸性塵埃。

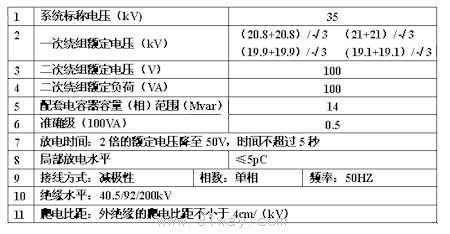

五、FDGRC-35kV系列戶外干式放電線圈主要技術性能指標

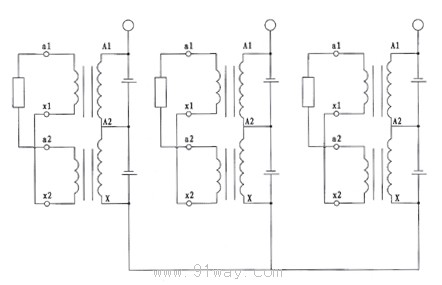

六、與電容器的連接方式

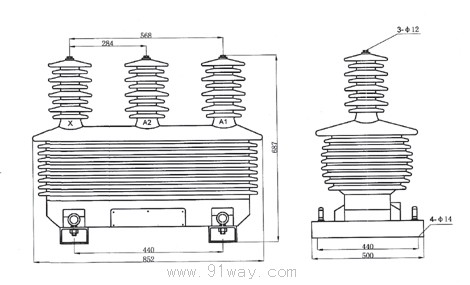

七、外型安裝尺寸圖


FDGRC-35kV系列戶外干式放電線圈
