| 產品名稱: | JHY10,JHY20,JHY30系列集成電路電壓繼電器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 電壓繼電器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
1、應用范圍
JHY系列集成電路電壓繼電器(以下簡稱產品)用于電機、變壓器和輸電線的繼電保護裝置中,作為過電壓或低電壓閉鎖的啟動元件。本產品為集成電路靜態型繼電器,精度高、功耗小、動作時間短、返回系數高、整定直觀方便、克服了原來電磁型繼電器觸點易抖動、工作噪音較大、動作值返回系數難調整及輸后動作值易變等缺點。
2.主要技術參數
輔助電壓AC 110V 220V 380V
觸點形式:一常開,一常閉
整定誤差:≤±2%
延時一致性:≤整定值的2.5%
返回系數:過電壓≥0.9,欠電壓≤1.2
動作時間:過電壓1.2倍時≤25ms,低電壓05倍時≤30ms
返回時間:過電壓<30ms,低電壓<20ms
功率消耗:交流<2VA,直流<5W
觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度:產品各導電端子連在—起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

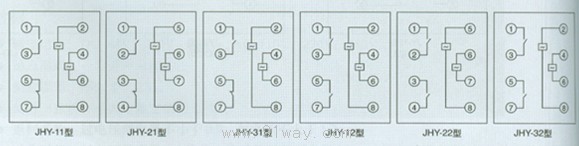

3.JHY10,JHY20,JHY30系列集成電路電壓繼電器內部接線
4.外形及開孔尺寸

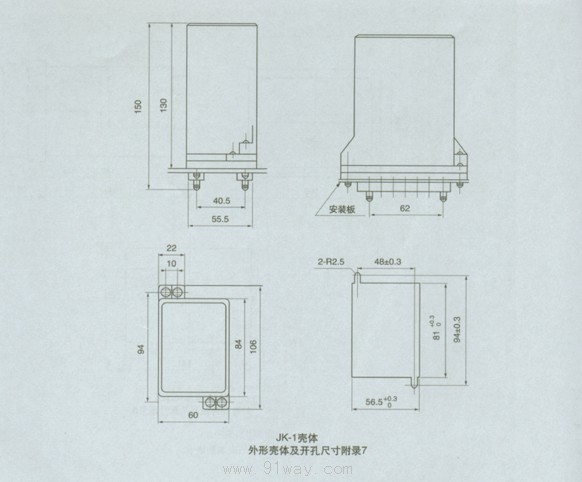

1.凸出式固定接線殼體

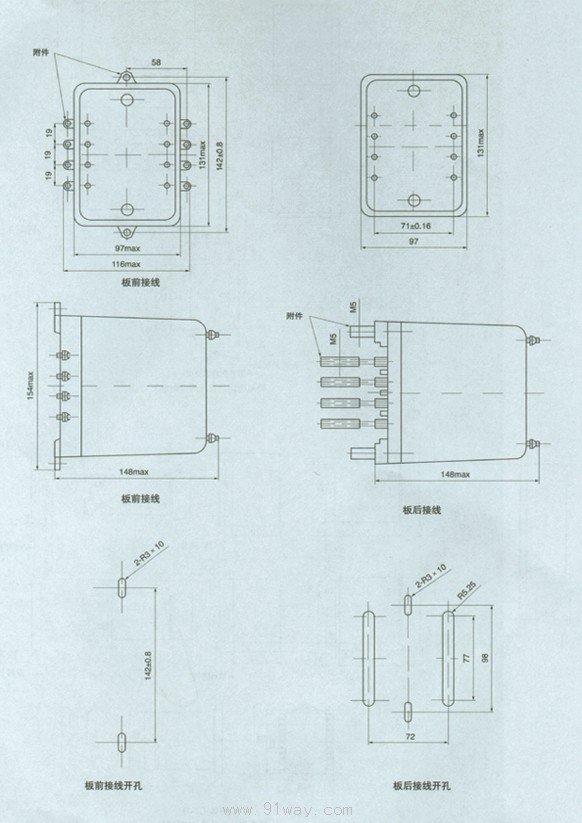

2.凸出式插拔結構殼體

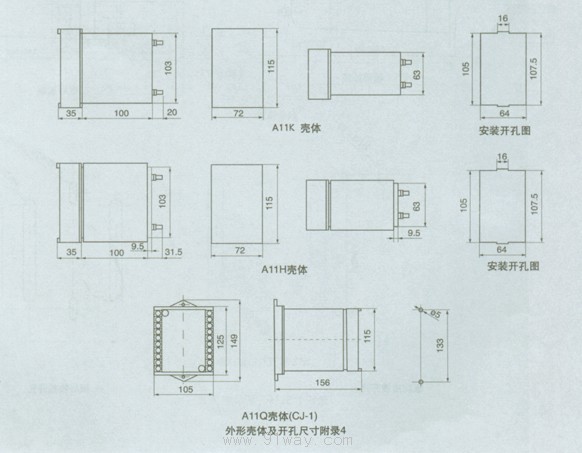

3.嵌裝式插拔結構殼體
JHY10,JHY20,JHY30系列集成電路電壓繼電器
