BX系列靜態信號繼電器產品詳細說明：

用途
用于電力系統二次回路及自動化控制回路作為整組和個別元件工作狀態的指示器。

特點
○ 寬動作范圍：電流型僅一個規格，能滿足0.01A-4A全系列18種規格， 電壓降小于2.4伏，方便設計現場應用。
○ 復歸性能卓越、方式靈活：具有電動復歸及手動復歸，適應無人值班從控制中心遠方復歸要求。 手動復歸只復歸本身信號，不影響其他信號顯示保持。復歸繼電器或按鈕接點粘住、 復歸端子有復歸電位，信號繼電器仍能可靠動作。
○ 高可靠：采用日本名牌鎖定繼電器，失電時信號不丟失，引線合理， 不會產生爬電引起的保護誤動作。抗干擾性能強，不會誤發動作信號。
○ 觸點容量大數量夠：有兩對大容量動合觸點，能滿足中央信號及遠動遙信要求。
○ 動作速度快：快速動作回路信號繼電器仍能可靠動作。
○ 發光二極管指示動作及電源：醒目、壽命長。繼電器工作狀況一目了然。
○ 有二次動作指示品種：方便事故分析。
○ 多品種：有國內三大繼電器廠各種外殼產品，可以替代全部現有信號繼電器產品。

系統工作原理方框圖

型號及代換參考表

型號	外型結構	等同替代型號	老產品廠
BX-11	HK-19	DX-11	上繼、阿繼
BX-20	JK-5	DX-8	阿繼
BX-20A	JK-5	DXM-2A DX-8G	上繼、阿繼
BX-30	A01K	DX-31A DX-31B DX-32A DX-32B	許繼

主要技術參數
○ 電壓型DC額定啟動電壓(V)　24　48　110　220
○ 電壓型DC額定啟動電流(A)　0.01--4A
○ 電源電壓及復歸電壓額定值(V)　24　48　110　220
　　　　動作值　　　額定顯示時間　　　啟動回路消耗　　　復歸值
電壓型　≤70%Ue　　20ms< t< 25ms　　≤0.5W　　　　≤80%Ue
電流型　≤9mA　　 20m< t< 5ms　　　　　≤2.4V　　　　 ≤80%Ue
觸點斷開容量　250VA或30VDC5A，在電流不大于2A，電壓不大于250V，時間常數為0.75ms
　　　耐壓50Hz，交流有效值　啟動回路與其他回路1000V　觸點間1000V
　　　顯示器壽命30000小時　電壽命100000次　機械壽命10000000次。

結構、端子及內部接線圖

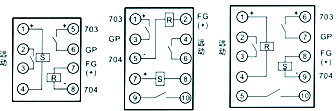

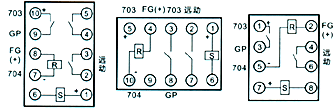

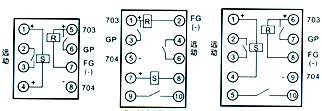

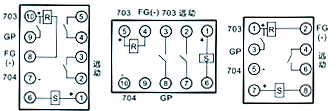

BX-20內部接線圖 負電復歸	BX-20A內部接線圖 負電復歸	BX-30內部接線圖 負電復歸
BX-11內部接線圖 負電復歸	BX-30G內部接線 圖負電復歸	BX-11G內部接線圖 負電復歸

BX-20內部接線圖 正電復歸	BX-20A內部接線圖 正電復歸	BX-30內部接線圖 正電復歸
BX-11內部接線圖 正電復歸	BX-30G內部接線 圖正電復歸	BX-11G內部接線圖 正電復歸

信號繼電器內部接線圖（正視）

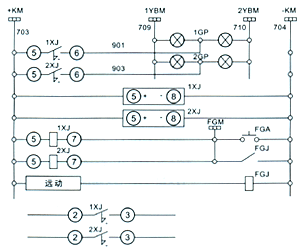

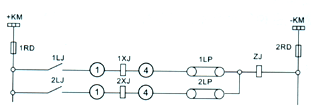

應用接線圖參考

	控制小母線 熔斷器 零序1段 零序2段
	信號小母線 零序1段 動作 光字牌回路 零序2段 動作 信號繼電器 工作電源回路 信號繼電器 復歸回路 遠方復歸 發遠動信號

BX-11靜態信號繼電器負電復歸應用原理圖
