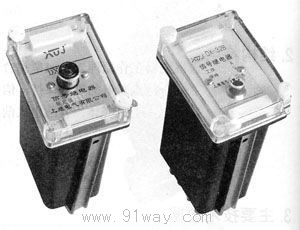

DX-31B、31BL、32A、32AL、32B、32BJ型信號繼電器

1、概述
 DX-31B、32A、32B型信號繼電器適用于直流操作的繼電保護電路中，DX-31BJ、32AJ、32BJ型信號繼電器用于交流操作系統中，作為動作指示器。

2.結構特點
 該繼電器采用JK嵌入式殼體，具有嵌入式后接線(JK-01K)和凸出式后接線(JK-01H)二種結構型式，其外形及安裝尺寸見本手冊附錄。背后端子接線圖中Rf為電壓保持回路外附降壓電阻，使用繼電器前必須按圖接入回路中。
DX-31型繼電器是帶有動作指示鈕式的繼電器。當線圈通電時銜鐵被吸合，信號鈕彈出，同時動合觸點閉合。手動復歸。
DX-32A、J型和DX-32B、J型繼電器，利用晶體燈(發光二極管)作為信號指示，當工作線圈通電時，由于保持線圈的作用，觸點仍處在工作狀態。當保持線圈斷電時，繼電器則回到起始位置，指示燈滅(白色)。

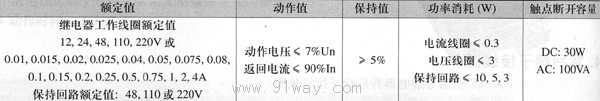

3.DX-31B(L),32A(L),32B(J)型信號繼電器主要技術參數

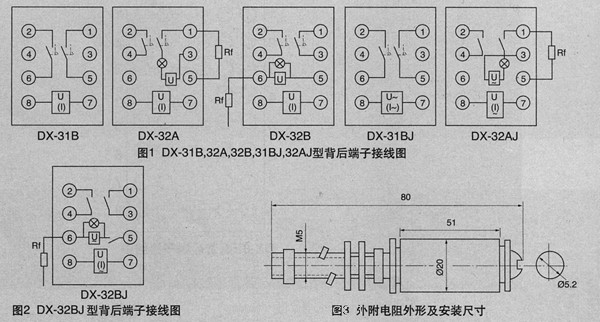

4.背后端子接線圖

DX-31B(L),32A(L),32B(J)型信號繼電器
