FZRN21-12D/T125-31.5型交流高壓真空負荷開關－熔斷器組合器產品詳細說明：

一、適用范圍
FZRN21-12D/T125-31．5型廣J內交流高壓真窄負荷開關一熔斷器組合電器適用于二三相交流50HZ、額定電壓12KV的供電中，作為開斷負荷電流，過載電流和短路電流之用，特別適用于無油化、不檢修及頻繁操作要求的場所。該負荷開關及組合電器具有明顯的隔離斷口、可配裝具有關合能力的接地刀及電動機彈簧機構、能夠實現遠動遠控。

二、FZRN21-12D/T125-31.5型交流高壓真空負荷開關－熔斷器組合器型號及其含義



三、結構特性
3．1基本結構

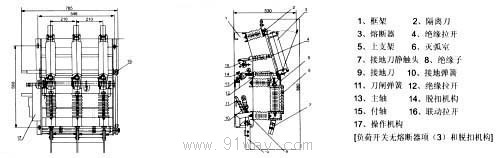

本組合電器系三相聯動結構。 (見圖1)主要由框架(1)、真空滅弧室(6)、充當隔離刀的熔斷器(3)、接地刀(9)、脫扣轉動裝置(14)、以及彈簧操作機構(1 7)組成。隔離刀、真空滅弧室和接地刀通過絕緣子固定于框架上。彈簧操作機構裝于框架的側板上。
3．2工作原理
3．2．1真空滅弧室的操作
組成電器的真空滅弧室的操作方式采用電動彈簧操作機構。也可用操作手柄順時針方向轉動手動合閘，分閘則手動和電動均可。
3．2．2隔離刀，接地刀的分、合閘操作
組合電器的真空來弧室、隔離刀和接地刀之間應具有可靠的聯鎖。隔離刀與接地刀聯動，當隔離刀打開至隔離距離后接地刀開始儲能合閘、分閘時接地刀先分，隔離刀后合：只有當真空滅弧室處于分閘狀態時，才可操作隔離刀與接地刀；當接地開關合時，無法操作真空滅弧室。
3．2．3熔斷器撞擊脫扣分閘
處于合閘位置的組合電器，掌短路電流或過載電流流過主同路時，熔斷器至少有·相熔體熔斷，撞擊器動作，撞擊組合電器的機械鎖加裝置，使真空滅弧室在分閘彈簧的作用下實現可靠快速分閘。
負荷開關結構及原理與組合電器基本機相同，儀無熔斷器項(3)和脫扣機構項(14)。

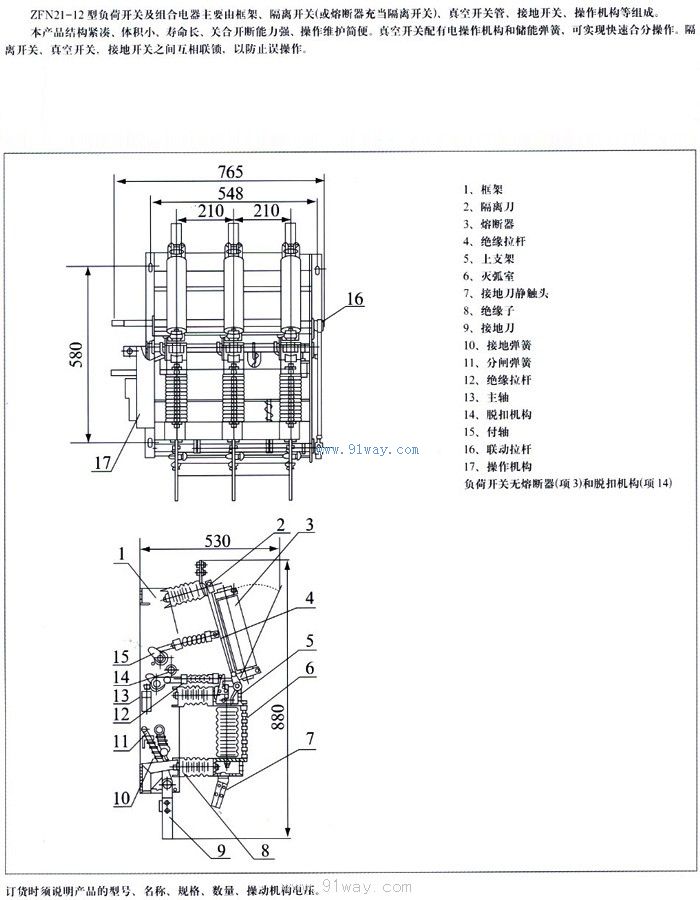

四、FZRN21-12D/T125-31.5型交流高壓真空負荷開關－熔斷器組合器外形及安裝尺寸



五、主要技術參數
1、組合電器技術參數

序號	名  稱	單位	參數
1	額定電壓	KV	12
2	額定頻率	Hz	50
3	熔斷器最人額定電流	A	125
4	額定開斷交接電流	A	3150
5	熔斷器觸發的開關分閘時間	ms	40±5
6	額定短路開斷電流(預期有效值)	KA	31.5
7	額定短路l火合電流(預期峰值)	KA	50
8	1min工頻耐受電壓； 真空斷口相間、相對地/隔離斷口	KA	42/48
9	雷電沖擊耐受電壓：真空斷口 相同、相對地/隔離斷口	KV	75/85
10	額定短路關合電流(預期峰值)	K	2～5

2、負荷開關的主要技術參數

序號	名  稱	單位	參數
1	額定電壓	KV	12
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定有功負載開斷電流	A	630
5	額定閉環開斷電流	A	630
6	50％額定有功負載開斷電流	A	31.5
7	額定電纜充電開斷電流	A	10
8	額定空載變壓器的開斷容量	KVA	1250
9	1min工頻耐受電壓； 真窄斷口相問、相對地，隔離斷口	KV	42/48
10	雷電沖擊耐受電壓；真空斷口 相間、相對地/隔離斷口	KV	75/85
11	額定短時耐受電流(熱穩定)	KNS	20/4
12	額定峰值耐受電流(動穩定)	KA	50
13	額定短路關合電流	KA	50
14	額定電流開斷次數	次	10000
15	機械壽命(真空滅弧室，隔離)	次	1 0000/20000
16	真空滅弧室觸頭允許磨損厚度	mm	2
17	手動操作力矩	N．m	4200

3、真空滅弧室裝配調整的技術參數

序號	名稱	單位	單位
1	觸頭開距	mm	10±1
2	超程	mm	4±0.5
3	平均合閘速度	m/s	0.6±0.2
4	平均分閘速度(開距達6mm前)	m/s	1.1±O.2
5	二三相觸頭分、合閘不同期	ms	≤2
6	觸頭合閘彈跳時間	ms	≤2
7	帶電體這間及相對地距離	mm	≥125
8	E、下支架間主回路電阻	UQ	≤70

4、組合電器所配熔斷器技術參數

型號	額定電壓KV	熔斷器額定流A	額定開斷電A	熔體額定電流A
SDLAJ	12	40	31.5	6.3、10、16、20、 25、31.5、40
SFLAJ		100	40	50、63、71、80、100
SKLAJ		125	50	125

六、訂貨須知
用戶在訂貨時應注明：
a．型號、名稱、規格、數量；
b．備件的名稱、規格及數量等。
c．操作機構型號，操作電壓種類及額定值。
