JL085型五位拉動計數器產品詳細說明：

工作原理及簡介：
JL085型五位拉動計數器用于累加記錄機械往復運動的次數，不設回零機構。當記滿99999時再計數就可以從00000開始進行下一循環。計數器的計數輪為內齒傳動。當拉動計數器拐臂時，與拐臂相聯接得推進機構使計數輪進行加法計數。此種計數器主要應用于高壓開關電器產品，也可以應用于試驗設備，印刷設備等。

產品系列及相關技術參數：

型號	JL085	JL085-B	JL085ZM
顯示數字規格	高×寬 4 mm×2 mm
工作溫度	-10℃～+50℃
最大積算容量	99999
傳動比	1:1
計數速度	≤300次/分	≤300次/分	≤300次/分
拉動角	最大拉動角41o，最小拉動角37o
轉矩	≤4.18 N·cm
特點	右拉，拐臂逆時針拉動	右拉，拐臂順時針拉動	左拉，拐臂逆時針拉動
重量	約23g

產品安裝尺寸圖：

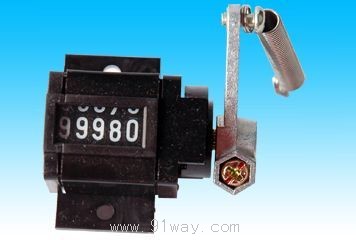

JL085型五位拉動計數器
