ZN-10C系列戶內手車式高壓真空斷路器產品詳細說明：

ZN-10C系列戶內手車式高壓真空斷路器屬額定電壓10KV三相漿50HZ的高壓戶內開關設備，廣泛用于礦企業、發電廠、變電所，作為保護和控制高壓電器設備用，尤其適用開斷重負荷及頻繁操作的場所。
該系列斷路器操動機構可配CD10、CD17型電磁操動機構或CT8、CT17、CT19型彈簧操動機構，并符合IEC-56及GB1984-89≤交流高壓斷路器≥等有關標準。

正常使用條件
a 海拔高度不超過1000m；
b 環境溫度上限+40℃，下限-25℃；
c 相對濕度：日平均不大于95﹪，月平均不大于90﹪
d 周?chē)�空氣�?yīng)不受腐蝕性或可燃燒氣體、水蒸汽等明顯污染；
e 無經常性劇烈振動。

結構特點
ZN-10C系列戶內手車式高壓真空斷路器為手車司式結構，可直接進入KYNI-10或JYN2-10手車柜，同規格手車完全可互換。手車有可靠鎖定裝置，進出柜子采用蝸輪蝸桿推進機構。

主要技術參數

名稱		單位	數據
額定電壓	KV		10
最高電壓	KV		11.5
額定電流	A		630 1250 1600 2000 3150
額定斷路開斷電流	KA		20  31.5  40
額定關合定電流（峰值）	KA		50  80  100
熱穩定電流	KA/S		20/4  31.54  40/4
合閘時間	s		<0.15
分閘時間	S		<0.16
額定短路開斷次數	次		30
額定操作循環			分-0.3 合分-180S合分
一分鐘公頻耐壓（有效值）	KV		42
額定電流開斷次數	次		1000
機械壽命	次		1000

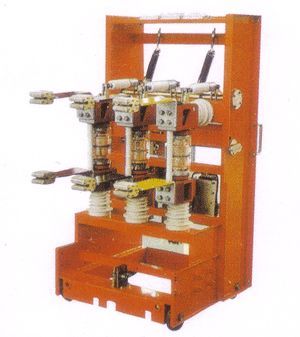

ZN-10C系列戶內手車式高壓真空斷路器
