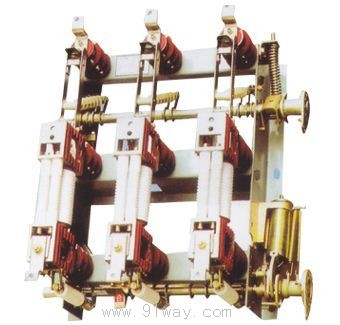

ZFN16-12系列戶內交流高壓真空負荷開關產品詳細說明：

概述

ZFN16-12型戶內交流高壓負荷開關-熔斷器組合電器(以下簡稱“系列開關”)是我廠自行設計研制而成的。性能達到GB3804-90《3-63KV交流高壓負荷開關》和IEC420《交流高壓負荷開關-熔斷器組合電器》(1990版)國際標準及國家標準（報批稿）的要求，具有開斷安全可靠、電壽命長、可頻繁操作，開斷轉移電流時，基本不需要維護，具有明顯隔離斷口等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載，防止設備缺相運行功能。

用途

ZFN16-12系列開關適用于額定電壓6-12KV三相交流50Hz的電網中，作為開斷負荷電流、過載電流及短路電流之用，特別適用于無油化，不檢修及頻繁操作要求的場所。本產品可配合CS6-Ⅰ型操作機構及CS□手動操作機構。

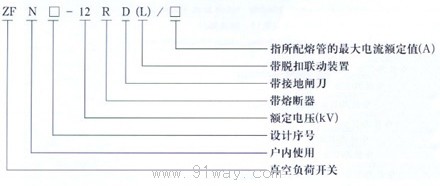

ZFN16-12系列戶內交流高壓真空負荷開關型號含義


使用環境條件
a、海拔不超過1000米；
b、周圍空氣溫度 上限 +40oC 下限-25oC；
c、相對濕度：日平均值不大于95%，月平均值不大于90%；
d、周圍空氣應不受腐蝕性或可燃性氣體、水蒸汽等明顯污染；
e、無經常性的劇烈運動；

序號	名稱	單位	參數
1	額定電壓	KV	12
2	最高工作電壓	KV	12
3	額定頻率	Hz	50
4	額定電流	A	630
5	額定有功負載開斷電流	A	630
6	額定閉環開斷電流	A	630
7	5%額定有功負載開斷電流	A	31.5
8	額定電纜充電開斷次數	A	10
9	額定電容開斷電流	A	400
10	額定空載變壓器開斷電流	A	6000KVA 變壓器空載電流
11	1min 工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
12	全波雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KV	75/85
13	額定短時耐受電流(熱穩定)	KV/S	20/3
14	額定峰值耐受電流(動穩定)	KA	50
15	額定短路關合電流	KA	50
16	額定電流開斷次數	次	10000
17	機械壽命	次	10000
18	觸頭允許磨損累計厚度	mm	3
19	分合閘操作力矩（力）	Nm/(N)	175(350)

2、負荷開關-熔斷組合電器的技術參數見下表：

序號	名稱	單位	參數
1	額定電壓	KV	12
2	最高工作電壓	KV	12
3	額定頻率	Hz	50
4	熔斷器最大額定電流	A	125	200
5	額定轉移電流	A	2000	3150
6	熔斷器觸發開關的分閘時間	ms	35±5
7	額定短路開斷電流（預期有效值）	KA	31.5
8	額定短路關合電流（預期峰值）	KA	80
9	1min 工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
10	全波雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KA	75/85
11	熔斷器撞擊器輸出能量	J	2-5

3、組合電器所配熔斷器的技術參數（見下表）

型號	額定電壓	熔斷器額定電流	額定開斷電流	熔體額定電流
SDLAJ	12	40	50	6.3,10,16,20,25,31.5,40
SFLAJ		100		50,63,71,80,100
SKLAJ		125		125

4、真空滅弧室裝配調整的技術參數（見下表）

序號	項目	單位	參數
1	觸頭開距	mm	8+1
2	觸頭形程	mm	3+1
3	平均合閘速度	m/s	0.6±0.2
4	平均分閘速度	m/s	1±0.2
5	三相觸頭分、合閘不同期性	ms	≤2
6	觸頭合閘彈跳時間	ms	≤2
7	帶電體之間及相對地距離	mm	≥125
8	上、下支架主回路電阻	μΩ	≤60

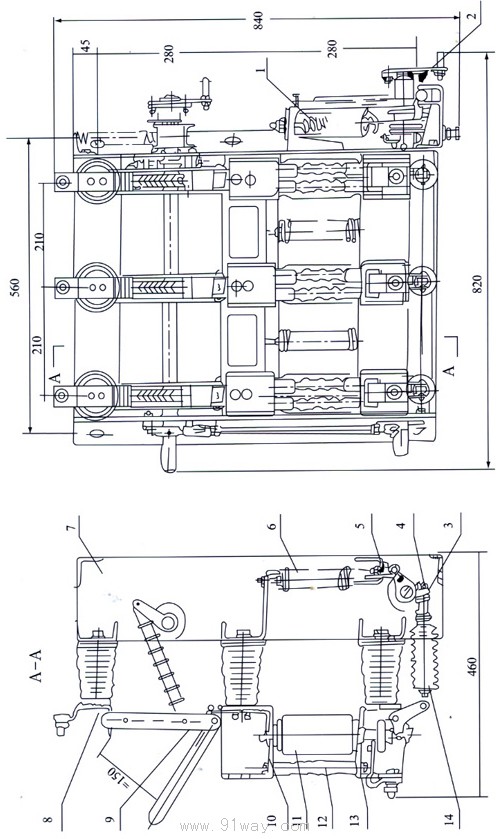

外形圖

1、合閘彈簧
2、操動機構
3、導向套
4、調節螺套
5、分閘緩沖墊
6、分閘緩接簧
7、支架
9、絕緣子
10上支架
11、真空滅弧室
12、絕緣保持架
13、下支架
14絕緣推拉桿

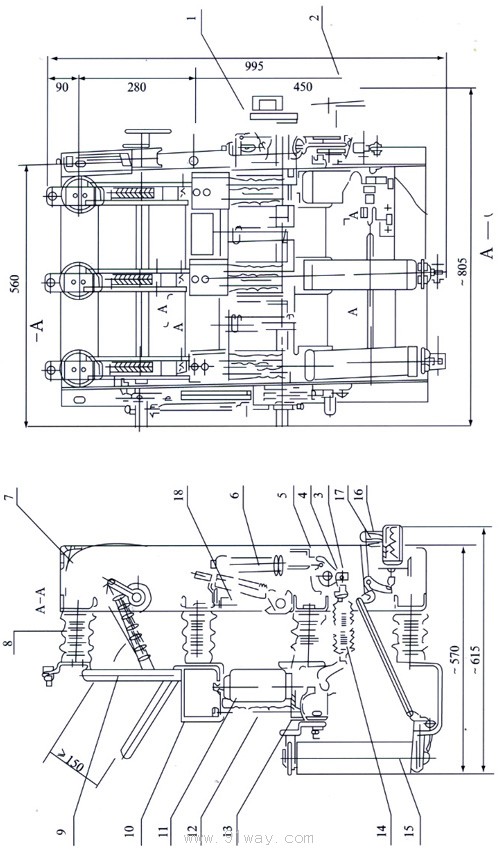

1、合閘彈簧
2、操動機構
3、導向套
4、調節螺栓
5、分閘緩沖墊
6、分閘接簧
7、支架
8、絕緣子
9、隔離刀
10、上支架
11、真空滅弧室
12、絕緣保持架
13、下支架
14、絕緣推拉桿
15、熔管
16、螺桿
17、螺母
18、接地刀

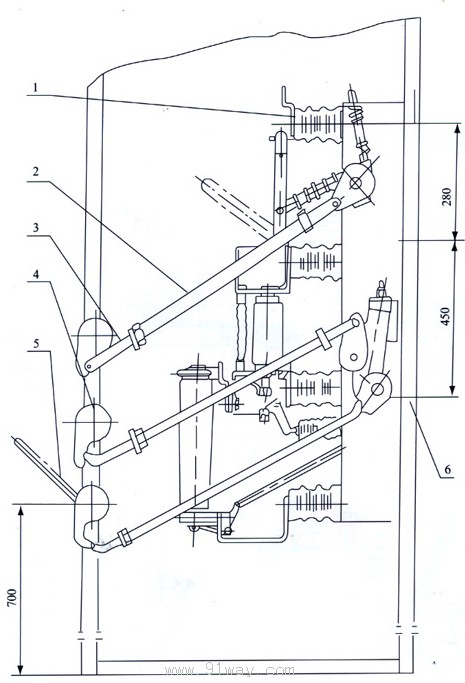

1、組合電器
2、Φ20鋼管（用戶自備）
3、彎連接
4、操動機構
5、操動手柄
6、連接
