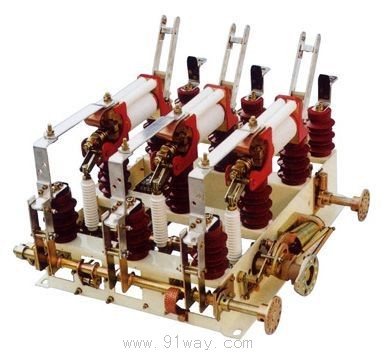

ZFN22-12系列戶內交流高壓負荷開關產品詳細說明：

概述
ZFN22-12系列戶內高壓真空負荷開關是在FN5型開關的基礎上，自行開發餓新產品，主要適用于額定電壓12KV，三相交流 50Hz的電網中，作為開斷負荷電流及開關短路電流之用。產品保留了FN5開關結構緊湊，安裝使用簡便的特點，同時配以結構新穎的專用電動機，構成手動儲能，合閘，手動分閘及電動儲能，合閘的開關合分功能是新型環網設計的首選產品，也為原裝有FN5開關環網柜直接置換真空負荷開關提供了最佳方案。
使用環境條件
1.環境溫度：上限+40oC,下限-25oC
2.相對濕度：日平均值≯95%；月平均值≯95%
3.海拔高度不大于100mm；
4.沒有火災、爆炸危險、嚴重污穢，化學副食及劇烈震動場所。

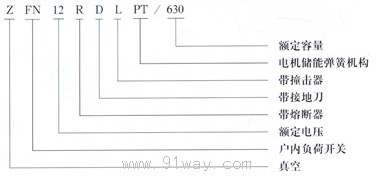

ZFN22-12系列戶內交流高壓負荷開關型號含義


ZFN22-12系列戶內交流高壓負荷開關技術參數

序號	名稱	單位	參數
1	額定電壓	KV	12
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定閉環開斷電流	A	630
5	額定有功負載開斷電流	A	630
6	5%額定有功負荷開斷電流	A	31.5
7	額定電纜充電開斷電流	A	10
8	額定空載變壓器開斷電流		1250KVA變壓器空載電流
9	額定短路關合電流	KA	50
10	額定短路峰值耐受電流	KA	50
11	4S額定熱穩妥定電流	KA	20
12	額定轉移電流	A	3150
13	1min工頻耐受電壓	KA	42
14	雷電沖擊耐受電壓（峰值）	KA	75
15	機械受壽命	次	1000

技術參數

序號	名稱	單位	參數
1	觸頭開距	mm	8+1
2	觸頭超行程	mm	3±1
3	三相分、合閘不同期性	ms	≤2
4	合閘觸頭彈跳時間	ms	≤2
5	合閘速度	m/s	0.6±0.2
6	分閘速度	m/s	1±0.2
7	主電路電阻	μΩ	<150
8	分閘時間	s	>0.06
9	相間中心距	mm	210±0.2

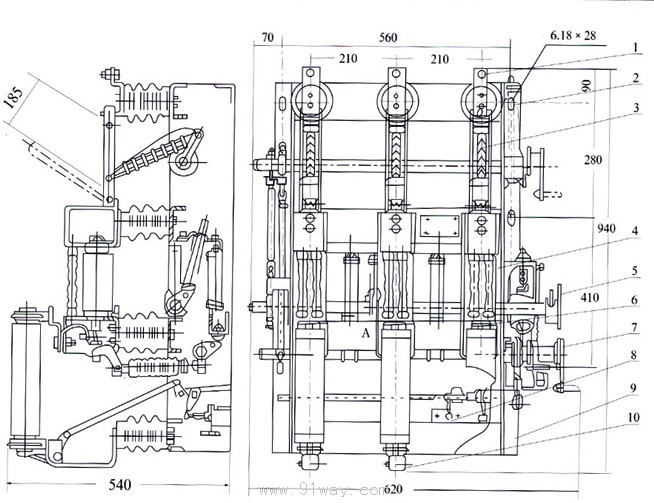

外形圖

1.引入端子　　2.固定螺孔　　3.隔離開關　　4.真空管　　5.開關主軸　　6.撞擊器　　7.接地刀軸　　8.保險　　9.柜架　　10.引出端子
