ZW43-12戶外交流高壓真空斷路器產品詳細說明：

ZW43-12戶外交流高壓真空斷路器(以下簡稱斷路器)為額定電壓12KV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電子系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。也可作業電網的分段開關，加裝控制器后，可實現配網自動化。

ZW43-12戶外交流高壓真空斷路器主要技術參數

序號	項目	單位	參數
1	額定電壓	KV	12
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定短路開斷電流	KA	20
5	額定峰值耐受電流(峰值)	KA	50
6	額定短時耐用受電流	KA	20
7	額定短路關合電流(峰值)	KA	50
8	機械壽命	time	10000
9	額定短路開斷電流開斷次數	time	30
10	工頻耐壓(1min)：(濕) (干)相間、對地/斷口	KV	30/42/48
11	雷電沖擊耐受用電流(峰值)相間、對地/斷口	KV	75/85
12	二次回路1min工頻耐壓	KV	2

序號	項目	單位	參數
1	觸頭開距	mm	9±1
2	觸頭超行程	mm	2±0.5
3	分閘速度	m/s	1.0±0.2
4	合閘速度	m/s	0.6±0.2
5	觸頭合閘彈跳時間	ms	≤2
6	相間中心距離	mm	340±1.5
7	三相分合閘不同期性	ms	≤2
8	各相導電回路電阻	μΩ	＜80
9	合閘時間	ms	25~45
10	分閘時間	ms	23~45

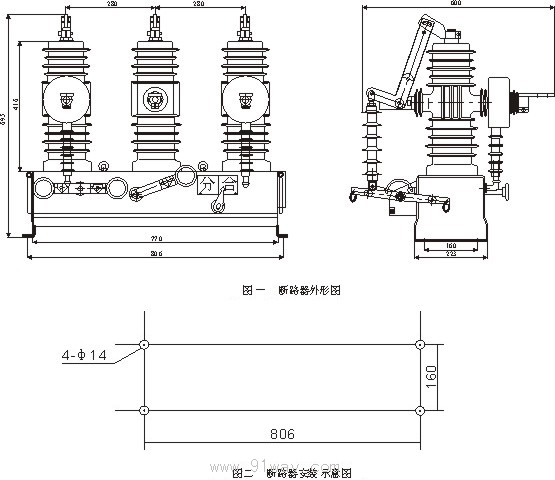

ZW43-12戶外交流高壓真空斷路器
