PK6011單智能電量變送器產品詳細說明：

一、產品綜述

PK6011模塊是一智能型電參數采集模塊,可測量單相電流、電壓的真有效值,有功功率、無功功率、視在功率,功率因數、頻率、電能等參數.其輸出為RS-485數字信號:電壓、電流、有功功率無功功率、功率因數、視在功率,頻率、電能等參數�？纱�替電壓、電流、功率、功率因數、 頻率變送器，及測量這些變送器的輸入模塊。

二、主要技術參數
輸入范圍--- 交流45-65Hz
電壓量程(相電壓):60V、100V、200V、250V、400V、500V (或按用戶要求制作)
電流量程:1A、5A、10A (通過互感器可測量大電流信號)
數據輸出--- 電壓U,電流I 的真有效值,頻率F,有功功率P,無功功率Q，視在功率S,功率因數 PF，正向有功電度,反向有功電度,正向無功電度,反向無功電度
輸出接口--- RS-485： 二線制、通訊距離：1200米、±15KV ESD保護
通訊協議--- MODBUS-RTU
波特率--- 1200、2400、4800、9600、19.2K bps
精度等級--- 電壓,電流 0.2級
有功功率,無功功率,功率因數 0.5級
正反向有功電度 0.5級
正反向無功電度 1.0級
頻率 0.2級
隔離耐壓--- 1000VDC
供電電源--- +8~30VDC,功耗<0.5W
工作溫度--- -20~75℃
存貯條件--- -20℃～+80℃（RH:5%～95%不結露）
儀表規格--- 外形尺寸: 71mm * 113mm * 59mm

安裝方式:DIN導軌卡裝

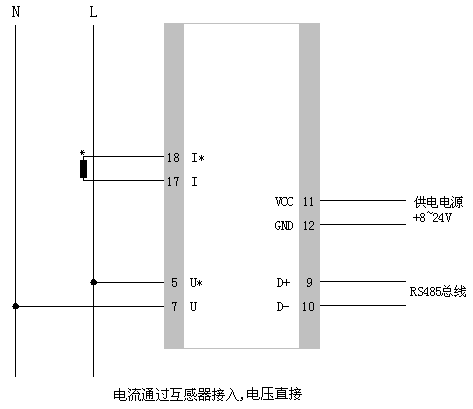

三、典型接線示意圖

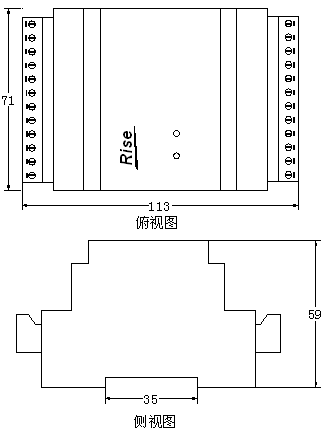

四、外形尺寸

.....單位：mm
