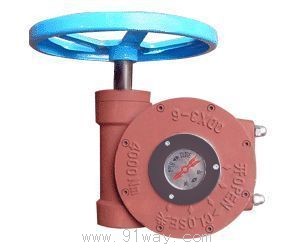

產品名稱： | QDX3系列單級蝸輪箱 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 泵閥管件 -- 手動執行機構 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
QDX3系列單級蝸輪箱詳細介紹：
部分回轉型閥門手動裝置
該產品是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。產品共有10個型號。
普通型連接數據表
|

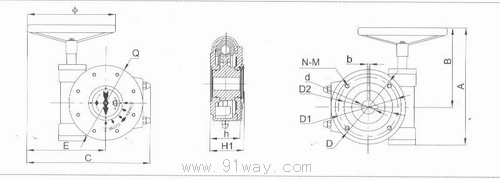

外形尺寸
| |||||||||||
|
型號 |
位置
| ||||||||||
|
A |
B |
C |
d |
h |
H |
φ |
φ1 |
2-b |
N-M深 L |
重量kg | |
|
QDX3-2 |
215 |
190 |
68 |
90 |
52 |
50 |
160 |
70 |
5 |
4-M8 12 |
8 |
|
QDX3-3 |
265 |
235 |
86 |
125 |
62 |
68 |
250 |
103 |
8 |
4-M10 23 |
13 |
|
QDX3-4 |
315 |
270 |
81 |
150 |
68 |
80 |
250 |
124 |
10 |
4-M12 23 |
16 |
|
QDX3-5 |
385 |
320 |
94 |
175 |
75 |
100 |
320 |
130 |
12 |
4-M16 25 |
23 |
|
QDX3-6 |
425 |
355 |
121 |
210 |
105 |
120 |
350 |
166 |
12 |
4-M20 37 |
37 |
|
QDX3-7 |
470 |
420 |
125 |
260 |
110 |
140 |
350 |
200 |
16 |
8-M16 27 |
48 |
|
QDX3-8 |
610 |
540 |
150 |
300 |
120 |
160 |
500 |
254 |
18 |
8-M16 27 |
71 |
|
QDX3-9 |
680 |
550 |
160 |
350 |
120 |
188 |
500 |
398 |
22 |
8-M20 45 |
95 |
|
QDX3-10 |
780 |
620 |
180 |
415 |
150 |
230 |
500 |
356 |
28 |
12-M20 50 |
160 |
QDX3系列單級蝸輪箱普通型連接數據表
|
技術數據
| |||||||||
|
型號 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
速比 |
30:1 |
42:1 |
43:1 |
54:1 |
48:1 |
58:1 |
53:1 |
63:1 |
66:1 |
|
輸入力矩Nm |
40 |
78 |
98 |
112 |
122 |
133 |
156 |
156 |
156 |
|
輸出力矩Nm |
300 |
820 |
1050 |
1500 |
1460 |
1920 |
2060 |
2460 |
2574 |
|
旋轉行程 |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
|
限位調整 |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
|
連接尺寸
| |||||||||
|
連接法蘭φ |
90 |
125 |
150 |
175 |
210 |
260 |
300 |
350 |
415 |
|
連接孔中心φ |
70 |
102 |
125 |
140 |
165 |
200 |
254 |
298 |
356 |
|
法蘭凹面φ |
55×3 |
70×3 |
85×3 |
100×4 |
130×5 |
160×5 |
200×5 |
230×5 |
260×5 |
|
孔徑：孔數 |
M8×4 |
M10×4 |
M12×4 |
M16×4 |
M20×4 |
M16×8 |
M16×8 |
M20×8 |
M20×12 |
|
軸孔直徑mm |
14～18 |
22～26 |
28～32 |
35～38 |
38～48 |
45～58 |
55～70 |
75～85 |
90～100 |
|
平鍵尺寸×條數×位置 |
5×5 |
8×7 |
10×8 |
12×8 |
12×8×2× 90° |
16×10×2× 90° |
18×11×2× 90° |
22×14×2× 90° |
28×16×2× 90° |
|
安裝高度 |
52 |
62 |
68 |
75 |
105 |
110 |
120 |
120 |
150 |
|
手輪直徑φ |
160 |
240 |
280 |
320 |
350 |
400 |
500 |
500 |
500 |
|
閥門參配 | |||||||||
|
蝶閥參配DN |
80-100 |
125-150 |
200-250 |
300-350 |
400-450 |
500-500 |
700 |
800 |
900-1000 |
|
球閥門參配DN |
50 |
80 |
100 |
150 |
200 |
250-300 |
350 |
400 |
500 |
