Q型部分回轉閥門電動裝置產品詳細說明：

一、Q型部分回轉閥門電動裝置概述

部分回轉型閥門電動裝置適用于蝶閥、球閥、旋塞閥和風門擋板等做90º回轉的閥門。Q為一體式，DQ為疊加式（Z型電裝加二級減速器）。用于控制閥門的開啟、關閉或調節，可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等部門。
按使用環境分：Q、DQ為戶外型，QB為隔爆型，QZ為整體型，QT為調節型。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性環境用防爆電氣設備通用要求》，GB3836.2-2000《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了防爆合格證。

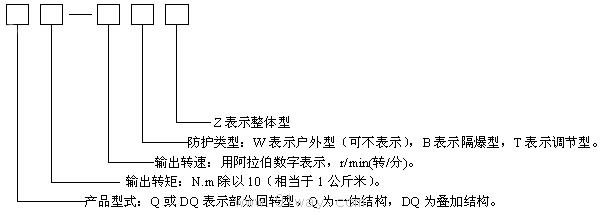

二、Q型部分回轉閥門電動裝置型號表示方法



型號示例：
1.Q10-1B表示一體式部分回轉，輸出轉矩100N.m（10Kgf.m）,輸出轉速1r/min，隔爆型。
2.DQ8000-0.26Z疊加結構，輸出轉矩80000N.m（8000Kgf.m）,輸出轉速0.26r/min，整體普通型。
三、工作環境和主要技術參數
1電源：電機為三相交流，380V（特殊訂貨220V或660V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VC。
2工作環境
2.1環境溫度：-20~+60ºC（特殊訂貨-60~+80ºC）。
2.2相對濕度：≤90%（25ºC時）
2.3周圍介質：普通型用于無易燃，易爆和無腐蝕介質的場所；隔爆產品有dI和dIIBT4兩種，dI適用于煤礦等非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.4防護等級：IP44-IP68
3主要技術參數見表1。

表1  Q和DQ型電裝的主要性能參數

型號	輸出 轉矩 （N.m）	輸出 轉速 （r/min）	最大閥 桿直徑 （mm）	疊加減速器		配用Z型 電裝型號	電動機		手動 速比	備 注
				型號	速比		功率（KW）	額定電流（A）
Q5	50	1/2	22	/	/	/	0.03/0.06	0.3/0.48	80	一體式結構
Q10	100	1/2		/	/	/	0.06/0.09	0.48/0.6
Q20	200	1/2	28	/	/	/	0.09/0.12	0.6/0.7
Q30	300	1/2		/	/	/	0.12/0.18	0.7/0.95
Q60	600	1/2	42	/	/	/	0.18/0.25	0.95/1.30	74
Q90	900	1/2	50	/	/	/	0.25/0.37	1.30/1.6
Q120	1200	1/2		/	/	/	0.37/0.55	1.6/2.4
Q200	2000	0.5/1	60	/	/	/	0.37/0.55	1.6/2.4	67
Q250	2500	0.5/1		/	/	/	0.55/0.75	2.4/3.0
Q300	3000	0.5/1		/	/	/	0.55/0.75	2.4/3.0
Q400	4000	0.5/1		/	/	/	0.55/0.75	2.4/3.0
Q500	5000	0.5		/	/	/	0.55/0.75	3.0
DQ600	6000	0.375	80	JW120	48	Z30-18/20	0.75	2.4	48	疊加結構
DQ800	8000	0.44	100	JW150	54	Z45-24/20	0.55	3.4	54
DQ1000	10000	0.44	100	JW1 50	54	Z60-24/20	1.1	4.5	54
DQ1200	12000	0.44	100	JW150	54	Z60-24/20	1.5	4.5	54
DQ1600	16000	0.40	120	JW180	60	Z90-24/20	1.5	6.5	60
DQ2000	20000	0.40	120	JW180	60	Z120-24/20	2.2	9	60
DQ3200	32000	0.26	160	JW280	68	Z180-18/20	4.0	11	1700
DQ4000	40000	0.26	160	JW280	68	Z180-18/20	4.0	11	1700
DQ6300	63000	0.26	180	JW400	68	Z250-18/20	5.5	14	1700
DQ8000	80000	0.26	180	JW400	68	Z350-18/20	7.5	19	1700

四、訂貨須知
4.1請按型號表示方法寫明型號，開、關向所需轉矩必須分別說明，若不說明則按本廠規定提供。
4.2環境具有爆炸性氣體必須說明，并必須符合本說明書中的防爆標志的規定。
4.3若連接尺寸與本說明書不符，可與本廠協商解決。
4.4手輪順時針旋轉為關閥，如與此相反必須說明。
4.5所需規格一般由用戶選擇，若有困難本廠可為用戶選用。
