您的位置：您的位置：首頁 → 高壓電器 → 高壓斷路器 → 戶內真空斷路器 → ZN28G-12系列戶內高壓真空斷路器

產品名稱：

ZN28G-12系列戶內高壓真空斷路器

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- 戶內真空斷路器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZN28G-12系列戶內高壓真空斷路器產品詳細說明：

產品概述
1、ZN28A-12系列戶內交流高壓真空斷路器主要用于固定式開柜中，在工礦企業、發電廠、變電站中，作為電氣設備的保護與控制元件，并適用于頻繁操作的場所。
2、ZN28G-12為ZN28A-12的派生型號，該產品采取了斷路器和操動機構前后布置的一體化方式，安裝及使用時更為方便，性能更加穩定可直接配置CD17電磁機構CT19彈簧機構。
3、ZN28C-12為ZN28A-12的派生型號，該產品為手車式結構，可以組裝KYN1-12手車，KYN18-12手車、JYN2-12手車、JYN3-12手車，斷路器和操動機構采取上下布置的方式，可配置CD17電磁機構或CT19彈簧機構。

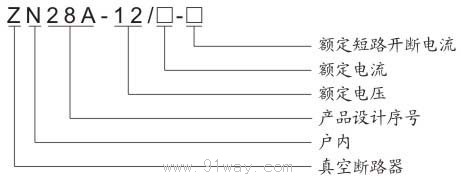

ZN28G-12系列戶內高壓真空斷路器型號及其含義

使用環境條件
1、周圍空氣溫度：上限+40℃，下限-10℃(允許在-30℃時儲運)；
2、相對濕度：日平均值不大于95%；月平均不大于90%；
日平均飽和蒸氣壓：日平均不大于2.2KPa，月平均飽和蒸氣壓不大于1.8kPa，
3、海拔：不超過2000m(2500m為高原型);
4、地震烈度：不超過8度；
5、無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

ZN28G-12系列戶內高壓真空斷路器主要技術參數

序號	項目	單位	參　　　數
序號	項目	單位	ZN28A-12/630、1000、1250-20	ZN28A-12/630、1250、1600-25	ZN28A-12/630、1250、2500-31.5
1	額定電壓	kV	12	12	12
2	額定電流	A	630 1000 1250	630 1250 1600	1250 1600 2000 2500
3	額定短路開斷電流	kA	20	25	31.5
4	額定短路關合電流（峰值）	kA	50	63	80
5	額定耐受電流（峰值）	kA	50	63	80
6	額定短時耐受電流	kA	20	25	31.5
7	額定短時持續時間	s	4	4	4
8	額定短路開斷電流開斷次數	次	50	50	50
9	額定操作順序		分-0.3s-合分-180s-合分
10	1min 工頻耐受電壓（有效值）	kV	42	42	42
11	雷電沖擊耐壓		75	75	75
12	機械壽命	次	10000	10000	10000
13	觸頭開距	mm	11±1	11±1	11±1
14	接觸行程	mm	4±1	4±1	4±1
15	三相分合閘同期性	ms	≤2	≤2	≤2
16	合閘觸頭彈跳時間	ms	≤2	≤2	≤2
17	極間中心距	mm	250±5	250±5	250±5
18	平均分閘速度（接觸油緩沖器前）	m/s	0.7～1.3	0.7～1.3	0.9～1.3
19	平均合閘速度	m/s	0.4～0.8	0.4～0.8	0.4～0.8
20	動靜觸頭累計允許磨損厚度	mm	3	3	3

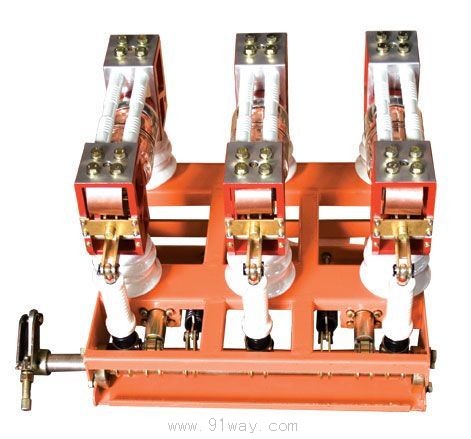

ZN28G-12系列戶內高壓真空斷路器（示意圖）
