FZRN23-12D高壓真空負荷開關產品詳細說明：

概述
FZN23-12系列真空負荷開關及組合電器，適用于三相交流50Hz。10kV的配電系統中。具有無污染、無火災及爆炸危險，能頻繁操作等優點，可作為環網柜，箱式變電站或其它類型的開關柜的主元件，用于變器，電纜，架空線等電力設備的控制及保護，廣泛用于工廠、住宅小區、高層建筑、學校、公園等配電系統中。

使用環境條件
海拔高度不大于1000M；
環境溫度：最高+40℃；最低-15℃；
相對濕度：日平均不大于95%，月平均不大于90%；
環境條件：無腐蝕性氣體、可燃性氣體、明顯的水蒸汽，無經常性劇烈振動。

真空負荷開關及其組合電器主要電氣及機械參數

表1負荷開關的技術參數

序號	名稱		單位	數據
				負荷開關	組合電器
1	額定電壓		kV	12
2	額定絕緣水平	工頻耐壓時間、對地/隔離斷口	kV	42/48
		雷地沖擊需壓相對，對地/隔離斷口	kV	75/85
3	額定電流		A	630/800　　　　125
4	額定有功負荷開斷電流，額定閉環開斷電流		A	630/800　　　　125
5	額定短時耐受電流（2S）		kA	20
6	額定短路關合電流、額定峰值耐壓電流		kV	50
7	額定電纜充電開斷電流		A	25
8	額定開斷空載變壓器		kVA	1600 1600
9	額定開斷交接電流		A	- 2000
10	熔斷器額定短路開斷電流		kA	- 31.5
11	機械壽命		次	5000 5000
12	全開斷時間		Ms	不大于100
13	過負載開斷能力		A	5000

表2負荷開關的技術參數

序號	名稱	單位	數值	備注
1	相間中心距	mm	210±3
2	觸頭開距	mm	10±1
3	接觸行程	mm	3±1
4	三相合閘不同期性	ms	<2
5	三相合閘不同期性	ms	<2
6	合閘觸頭彈跳時間	ms	<2
7	平均合閘速度	m/s	0.6±0.2
8	平均分閘速度	m/s	1.0±0.2
9	動觸頭累積允許磨損厚度	mm	3
10	動靜觸頭間的開距	mm	>160

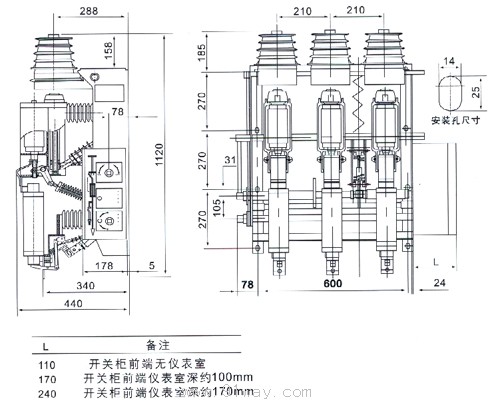

FZRN23-12D高壓真空負荷開關
