CT□(3AV3)彈簧操動機構產品詳細說明：

CT□（3AV3）彈簧操動機構可供操作ZN□85-40.5(3AV3)型戶內高壓真空斷路器之用，其性能符合GB1984-89《交流高壓斷路器》和本產品“技術要求”。其主要指標達到或超過“IEC”標準。本機構系戶內型，儲能方式具有電動儲能和手動儲能兩種，分閘操作有分閘電磁鐵，（可配過電流脫扣器）及手動按鈕操作三種。
合閘操作有合閘電磁鐵和手動操作兩種，機構表面經陽極電泳漆處理具有極高的防腐性能。

CT□（3AV3）彈簧操動機構主要技術參數

1. 儲能電機其技術參數如下：（見下表）

型 號	額定電壓		額定輸出功	正常工作電壓
ZYG-66	-110V	-220V	≤230W	85%～110%額定電壓

2. 分合閘電磁鐵技術參數如下：

額定工作電壓	-110	－220
額定工作電流	1.05	0.96
額定電功率	<115	<210
20℃時線圈電阻值（Ω）	105±3	230±5
正常工作電壓范圍	65%～120%額定工作電壓應可靠分閘 小于30%額定工作電壓時不得分閘

3. 機構的輸出轉角約51.5度

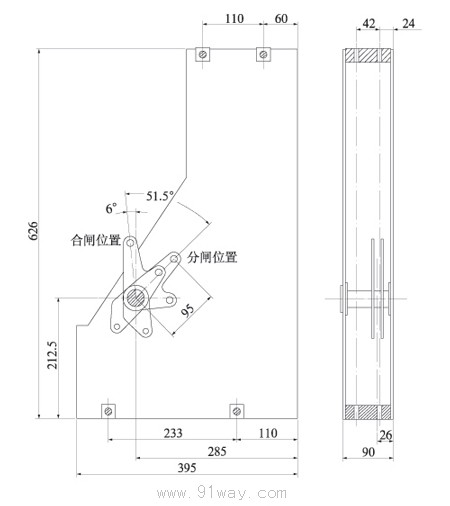

3VA3專用機構安裝位置圖：

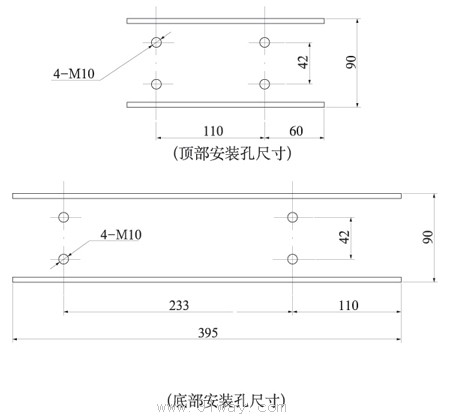

CT□（3AV3）彈簧操動機構安裝尺寸圖：
