產品名稱: |

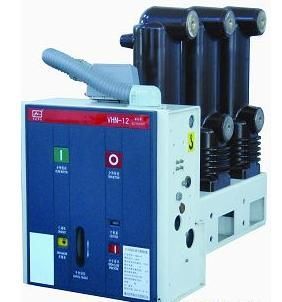

ZN57A-12戶內高壓真空斷路器
|
|
型號規格: |
|

放大圖片 |
|
產品類別: |
常規產品 -- 高壓電器
-- 戶內真空斷路器 |
|
參考價格: |
廠價直銷 |
|
產品品牌: |
國產 |
|
產品產地: |
上海 |
|
可供數量: |
批量 |
|
供貨周期: |
現貨(或電詢) |
|
|
|
|
產品簡介: |
|
ZN57A-12戶內高壓真空斷路器產品詳細說明:
ZN57-12戶內高壓真空斷路器是用于XGN15-12(Z)型箱型固定式交流金屬封閉開關設備中,可代替負荷開關作為配電變電所的進線開關,為出線柜提供后備保護;同時,又可作為出線保護開關和控制容量大于1250kVA的配電變壓器,還可作為雙電源進線的聯絡斷路器。本產品適用于3.6~12kV三相交流單母線及單母線分段的配電系統。
ZN57-12斷路器結構特點:
·斷路器采用三柱式結構,三個真空滅弧室分別固定裝在環氧樹脂澆注的絕緣筒內,相間為固體絕緣,外形尺寸小,相間距離為210mm(與SF6負荷開關一樣),便于安裝在XGN15-12型高壓開關柜中,與SF6負荷開關柜可共用主母線;
·操動機構與斷路器一體化布置,機構側裝,三相滅弧室后、中、前布置,操動機構可以安裝在開關柜門外,便于對操動機構及其輔助開關維護,其傳動系統結構簡單,調整環節少,充分保證滅弧室的機械特性參數,機械壽命達20000次。斷路器可靠性高,維護量極少。
·無油化,無污染環境。
·真空滅弧室采用銅鉻觸頭材料,縱磁場觸頭結構,具有開斷能力強,絕緣強度高,截流值小,燒損輕,電壽命長,在整個工作期間免維護等優點。
ZN57-12型戶內高壓真空斷路器使用環境:
周圍空氣溫度+40℃,-15℃;
海拔高度不超過1000米;
環境溫度:日平均相對濕度≯95%,月平均相對濕度≯90%;水蒸汽壓力:日平均不大于2.2kPa,月平均值不大于1.8kPa;
沒有火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
