YJZWGI4/YJ系列64/110kV硅橡膠整體預制干式戶外終端產品詳細說明：

產品型號：  YJZWGI4/YJ

產品特點：
1、產品是集應力錐、傘裙、內外絕緣為一體的新型純干式終端，結構簡單、外形美觀。
2、產品為純干式結構，無油、無氣，無泄漏的危險，因此不會污染環境，在外部閃絡的情況下不會燃燒，利于環保。
3、與瓷瓶絕緣終端相比重量輕（約1/8～1/12），交貨期較短，便于安裝和運輸。
4、柔性結構，具有極佳的抗震和防爆特性，保障周圍的人員以及設備的安全。
5、產品可在任一角度下安裝使用，不受安裝、使用形式的影響。
6、原材料采用進口液體硅橡膠，極佳的抗紫外線特性，良好的抗 老化特性、即使在惡劣的氣候和高場強下也具有非常好的穩定的疏水和疏水遷移
7、采用獨特的復合預擴張冷縮技術，安裝方便、快捷；
8、產品的各項性能指標完全符合GB/T11017、IEC60840
9、100％出廠試驗，品質穩定

產品適用性：
本產品適用于額定電壓64/110kV，標準截面為240mm2-1600mm2的交聯電力電纜戶外終端，可在環境溫度 -40℃至+60℃ 的大型化工、鋼鐵、發電企業、沿海地區及遠離城市中心區。終端絕緣水平、載流量、運行溫度等性能完全能滿足與其相配合電纜的要求。

產品性能指標

序號	內    容	性能要求
	電纜戶外終端
1	型式（整體干式預制 ）	干式預制
2	型號	JYZWGI4/YJ
3	長期連續運行允許載流量（Ａ）(90℃)	不小于連接電纜
4	短路時附件承受電流（kＡ，3s）	不小于連接電纜
5	預制應力錐半導電材料	進口液態硅橡膠
6	預制應力錐絕緣材料	進口液態硅橡膠
7	尺寸【直徑/高度】（mm）	干式預制φ350/1600
8	質量（kg）	25
9	污穢等級	IV級
10	*外絕緣爬電距離（mm）	≥3918
11	外絕緣干弧距離（mm）	1300
12	額定工頻1min耐受電壓（kV）	230
13	額定雷電沖擊耐受電壓峰值（kV）	550
14	額定操作沖擊耐受電壓峰值（kV）	550
15	最大允許水平拉力（kN）	≥2

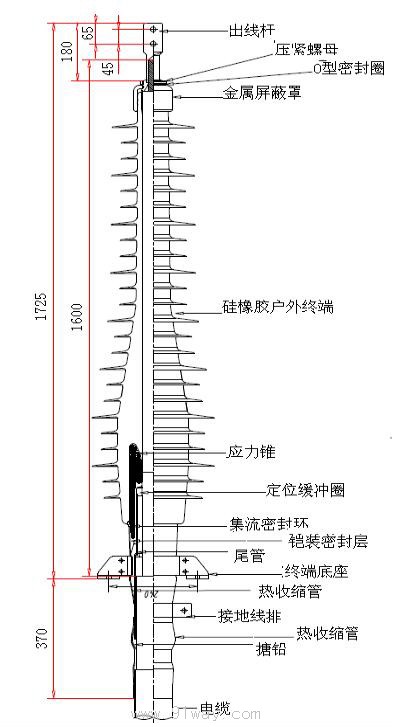

硅橡膠整體預制干式戶外終端安裝結構示意圖

YJZWGI4/YJ系列64/110kV硅橡膠整體預制干式戶外終端
