YJZWC4/YJ系列64/110kV瓷套充油式戶外終端產品詳細說明：

YJZWC4/YJ系列64/110kV瓷套充油式戶外終端型號：

YJZWC4/YJ
產品特點：
1、瓷套采用高強度的無機材料電瓷而成，具有良好的耐氣候性、抗漏痕、電蝕能力和憎水性能。
2、應力錐原材料采用高彈性形變而永久形變率小的高性能進口液態硅橡膠，確保應力錐在產期運行中能持續保持對電纜配合界面的壓緊力；
3、采用多層密封結構，以防止終端在運行過程中瓷套出現滲水、漏油等現象，提高終端的使用壽命。
4、應力錐安裝采用冷縮預擴張技術，安裝方便快捷。
5、產品的各項性能指標完全符合GB/T11017、IEC60840
6、100％出廠試驗，品質穩定
產品適用性：
本產品適用于額定電壓64/110kV，標準截面為240mm2-1600mm2的交聯電力電纜戶外終端，可在環境溫度 -40℃至+60℃ 的大型化工、鋼鐵、發電企業、沿海地區及遠離城市中心區。終端絕緣水平、載流量、運行溫度等性能完全能滿足與其相配合電纜的要求

YJZWC4/YJ系列64/110kV瓷套充油式戶外終端性能指標

序號	內    容	性能指標
	電纜戶外終端
1	型式（ 瓷外套 ）	瓷外套
2	型號	JYZWC4/YJ
3	長期連續運行允許載流量（Ａ）(90℃)	不小于連接電纜
4	短路時附件承受電流（kＡ，3s）	不小于連接電纜
5	預制應力錐半導電材料（電容屏材料）	進口液態硅橡膠
6	預制應力錐絕緣材料	進口液態硅橡膠
7	尺寸【直徑/高度】（mm）	瓷外套φ405/1820
8	質量	120
9	污穢等級	IV級
10	*外絕緣爬電距離	≥4005
11	外絕緣干弧距離	1220
12	額定工頻1min耐受電壓（kV）	230
13	額定雷電沖擊耐受電壓峰值（kV）	550
14	額定操作沖擊耐受電壓峰值（kV）	550
15	瓷套（復合外套）內絕緣劑種類	聚異丁烯
16	最大允許水平拉力（kN）	≥2
17	支柱小絕緣子	符合GB/T 775
	型式（瓷，復合）	瓷和合金鋁

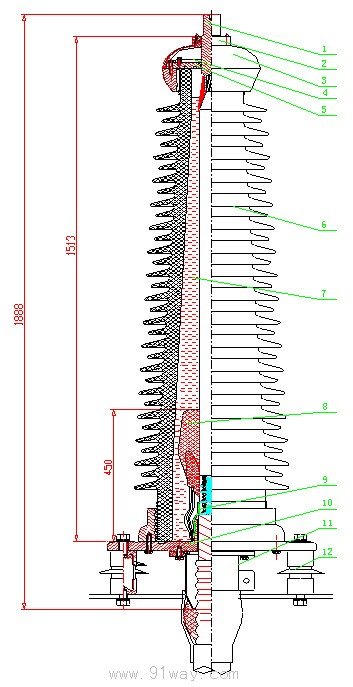

瓷套管型充油式戶外終端安裝結構示意圖
