YJZWCF4/YJ系列64/110kV復合套管充油式戶外終端產品詳細說明：

YJZWCF4/YJ系列64/110kV復合套管充油式戶外終端

型號：
YJZWCF4 /YJ

特點：
1、具有瓷套式終端的全部優點。
2、具有優良的機械特性，避免發生爆炸的風險，具有優良的防爆性能。
3、重量輕，同等額定電壓，復合套管重量不足瓷套管重量的20%，便于裝卸運輸，極利于安裝操作，可以采用輕型的支撐結構。
4、優良的耐污性、抗紫外線及良好的抗老化性。
5、硅橡膠具有良好的憎水性，即使表面污染相當嚴重，也很難發生濕閃。
6、上下法蘭采用圓弧結構，改善電場結構，避免沿面放電。
7、應力錐安裝采用冷縮預擴張技術，安裝方便快捷。
 8、產品的各項性能指標完全符合GB/T11017、IEC60840
 9、100％出廠試驗，品質穩定
產品適用性：
本產品適用于額定電壓64/110kV，標稱截面 240mm2 -1600mm2 的交聯聚乙烯電力電纜戶外終端連接，可在沿海及高污穢地區運行，適用在城市中心、設備密集和須防飛濺物的區域使用，終端絕緣水平、載流量、運行溫度等性能完全滿足與其配合電纜的要求。

YJZWCF4/YJ系列64/110kV復合套管充油式戶外終端性能指標


序號	內    容	性能指標
	電纜戶外終端
1	型式（ 復合外套 ）	復合外套
2	型號	JYZWCF4/YJ
3	長期連續運行允許載流量（Ａ）(90℃)	不小于連接電纜
4	短路時附件承受電流（kＡ，3s）	不小于連接電纜
5	預制應力錐半導電材料	進口液態硅橡膠
6	預制應力錐絕緣材料	進口液態硅橡膠
7	尺寸【直徑/高度】（mm）	復合外套φ365/1920
8	質量	80
9	污穢等級	IV級
10	*外絕緣爬電距離	≥4175
11	外絕緣干弧距離	1320
12	額定工頻1min耐受電壓（kV）	230
13	額定雷電沖擊耐受電壓峰值（kV）	550
14	額定操作沖擊耐受電壓峰值（kV）	550
15	瓷套（復合外套）內絕緣劑種類	聚異丁烯
16	最大允許水平拉力（kN）	≥2
17	支柱小絕緣子	符合GB/T 775
	型式（瓷，復合）	瓷和合金鋁

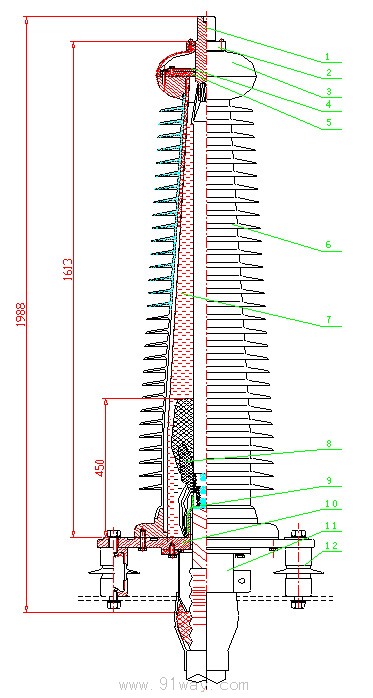

復合套管型充油式戶外終端安裝結構示意圖
