JY-6三相低電壓繼電器產品詳細說明：

用途：

JY-6三相低電壓繼電器使用于電力系統的繼電保護線路中，作為電壓閉鎖元件之用。

繼電器型號名稱：
例:輔助直流工作電壓為110V的三相低電壓繼電器的訂貨代號為:JY-6/110V。



工作原理：

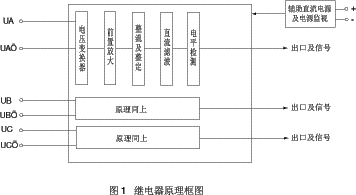

JY-6三相低電壓繼電器內部具有低電壓三個回路，分別用撥輪開關整定，方便直觀。分別用三個出口繼電器(見繼電器原理框圖和繼電器內部接線圖)；它門分別獨立存在。繼電器每個回路的原理框圖如下:(見圖1)



使用方法：
用戶根據繼電器面板上提供的內部接線圖(即圖2)和原理框圖可以很方便地掌握繼電器的使用方法。
在112和114端子通入直流電源后面板上用于指示電源(標注±12V)的發光二極管發光。否則表明繼電器的直流回路有故障。
繼電器的動作值由面板上的撥輪開關整定，三個低電壓回路分別調試整定。先將一個低電壓回路投入，撥盤上的整定值即為低電壓動作值，動作范圍為10～99V，低電壓出口。繼電器動作后面板上注UA的發光二極管發光。繼電器的另兩個回路UB、UC同樣象以上操作，低電壓出口。繼電器動作后面板上標注UB和UC的發光二極管發光。

JY-6三相低電壓繼電器主要技術參數：
7.1 額定電壓 :
a) 交流電壓額定值: 100V、50Hz。
b) 輔助直流電壓額定值: 48V、110V、220V。
7.2 輔助直流電壓波動范圍 110V、220V時為(80%～110%)額定值； 48V時為(90%～110%)額定值。
7.3 動作電壓整定值: 10V～99V，級差1V；
7.4 動作電壓整定誤差: 在基準條件下，電壓整定誤差不超過±7%。
7.5 動作一致性: 在基準條件下，電壓整定誤差不大于5%。
7.6 動作時間: 從1.2倍整定值降至0.5倍整定值時，電壓動作時間不大于15ms。7.6 返回系數: 電壓的返回系數不大于1.1。
7.7 功率消耗
7.7.1 繼電器直流回路功率消耗: 在額定電壓下，交流電壓回路的功率消耗不大于3VA/相；
7.7.2 繼電器直流回路功率消耗: 在額定直流電壓下，直流回路功率消耗不大于3之規定。
7.8 觸點斷開容量
a) 直流電路: 在電流不大于1A，電壓不大于250V的條件下，對外輸出觸點能斷開時間常數為5ms±0.75ms的直流有感負荷30W。
b) 交流電路: 在電流不大于1A，電壓不大于250V的條件下，對外輸出觸點能斷開功率因數coso為0.4±0.1的電路的負荷250VA。
7.9 介質強度繼電器各導電電路對外露非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
7.10 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
7.10 電氣抗干擾
繼電器應符合GB7261和GB6261《靜態繼電器急保護裝置的電氣抗干擾試驗》。


繼電器背后接線圖：



繼電器外形尺寸及開孔尺寸：
繼電器外形及開孔尺寸見凸出式模數化插入結構中的附圖4和附圖8。

訂貨需知：
8.1 產品型號、名稱、結構形式等(參照第2條)。
8.2 訂購數量。
8.3 繼電器配套: 如底座、插套等(須獨立定貨)。
