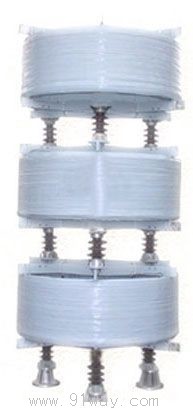

XKDKL型干式空心限流電抗器產品詳細說明：

XKDKL型干式空心限流電抗器串聯連接在6-63kV輸變電系統中,在系統發生故障時,用以限制短路電流,使短路電流降至其后設備的允許值。

XKDKL型干式空心限流電抗器特點：
a、干式空心電抗器特具的無油結構，杜絕了油浸電抗器漏油、易燃等缺點，保證了運行安全；沒有鐵芯，不存在鐵磁飽和，電感值的線性度好。
b、應用計算機進行干式空心電抗器優化設計，可以按照用戶的不同使用要求快速準確的設計出最理想的結構參數(各層線圈匝數、溫度、損耗、電動力、結構尺寸等)。
c、干式空心電抗器是采用多層繞組并聯的筒形結構。各包封之間聚酯引撥條形成通風氣道，便于空氣對流形成自然冷卻，散熱性好，熱點溫度低。
d、繞組選用小截面圓導線多股平行繞制，可使渦流損耗和漏磁損耗明顯減小。每根導線表面都用多層絕緣性能良好的聚酯薄膜進行半疊繞包，使之具有很高的絕緣強度。
e、繞組外部用浸漬環氧樹脂的玻璃纖維纏繞嚴密包封，并經高溫固化，使之具有很好的整體性，其機械強度高、耐受短時電流的沖擊能力強，滿足產品動、熱穩定的要求。
f、采用機械強度高的鋁質星形接線架，渦流損耗小，可以滿足對線圈分?jǐn)?shù)匝的要求。所有的導線引出線全部用氬弧焊焊接在星形接線臂上，不用螺釘連接，提高了運行的可靠性。
g、電抗器的整個內外表面上都涂有抗紫外線防老化的特殊防護層，其附著力強，能耐受戶外惡劣的氣候條件。電抗器的工作壽命期可長達30年之久。
h、干式空心電抗器重量輕、體積小、運輸方便、安裝靈活，三相垂直布置及三相水平布置均可；戶外露天使用可大大減少基建投資。
i、干式空心電抗器運行安全、噪音低微，不需經常維護。
j、根據用戶要求，其電感量可以做成可調的，調節范圍可達5％或更大一些。
