SWP-RLK帶打印流量積算控制儀產品詳細說明：

SWP-RLK帶打印流量積算控制儀產品特點:

五位瞬時流量＋八位瞬時累積顯示
　　SWP-LED帶打印流量積算控制儀集打印、控制及測量顯示與一體�？勺詣�(dòng)定時、手動即時打印各通道當前測量值及累積流量值。
一、 儀表特點
　　1、 帶打印流量積算控制儀可隨意改變儀表的輸入信號類型。采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性。
　　2、 帶打印流量積算控制儀具有極寬的顯示測量范圍，可切換顯示瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及整十位的流量累積測量值（0--99999999字）可精確到小數點后三位（0.001）進行累積，可設定儀表內部參數使最大累積達到99999999.99′100。
　　3、 帶打印流量積算控制儀采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制。
二、 SWP-RLK帶打印流量積算控制儀外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

型號	SWP- RLK80系列
儀表外形	儀表尺寸:360×140×230mm 重 量:1500g	微型打印機開孔尺寸111mm×57mm

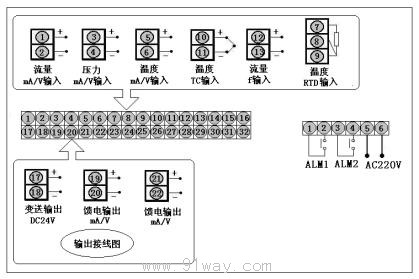

接 線 圖

三、 SWP-LED系列帶打印流量積算控制儀型譜表

型 號

代 碼

說 明

SWP -RLK

□ □ □- □ □-□ □ □ -□ □ -□- □

帶打印5位+8位流量積算控制儀

外形尺寸

8

160×80mm（橫式）

控制作用

01 02 03 04 05

無補償輸入 帶補償輸入 過熱蒸汽帶溫度壓力補償-查表法 飽和蒸汽帶溫、壓補償-查表法 用戶特定曲線補償輸入-查表法

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"輸出方式"

流量信號類型

□

參見"輸入類型"

壓力補償類型

□

參見"輸入類型"

溫度補償類型

□

參見"輸入類型"

第一報警方式

N H L B C D

無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制 --自動啟動 流量定量過程控制--自動啟動 流量定量到控制 --自動清零

第二報警方式

N H L B C

無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制 --手動啟動 流量定量過程控制--手動啟動

饋電輸出

N P 2P

無饋電輸出（可省略） 單路DC24V饋電輸出 雙路DC24V饋電輸出

供電方式

T

AC 90～265V供電（開關電源） AC 220V供電（線性電源，可省略）

輸入類型

代碼	輸入類型	測 量 范 圍	代碼	輸入類型	測 量 范 圍	說 明
A	4～20 mA	-1999～99999 d	O	脈沖-集電極開路	0～5KHz	本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B	0～10 mA	-1999～99999d	G	Pt100	-200～650℃
C	1～5V	-1999～99999d	E	熱電偶E型	0～1000 ℃
D	0～5V	-1999～99999d	K	熱電偶K型	0～1300 ℃
M	0～20 mA	-1999～99999d	R	用戶特定	-1999～99999 d
F	脈 沖	0～5KHz	N	無補償輸入

輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

注：RLK802、RLK803、RLK804系列可通過設定儀表二級參數互相切換。
儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。
型號舉例：
①SWP-RLK801-21－A-HL-P
無補償輸入，通訊方式RS232，繼電器輸出，流量輸入類型4～20 mA,第一報警為上限報警，第二報警為下限報警，單路DC 24V饋電輸出，AC 220V供電。
②SWP-RLK802-81－FAG-LH-2P-T
帶補償輸入, 通訊方式RS485, 繼電器輸出，流量輸入類型脈沖，壓力補償輸入類型4～20 mA，溫度補償輸入類型Pt100，第一報警為下限報警，第二報警為上限報警，雙路DC 24V饋電輸出，AC 90～265V供電。
訂貨時，也可選用LE、HK、HE系列帶打印流量/容積積算控制儀，接線方式與RLK相同。帶打印的儀表普及功能適用于LED流量計、LED－32段PID、LCD系列。訂貨時，需帶打印機箱在原型號基礎上加R，接線方式參考隨機接線圖
