1 用途
DX-8型信號繼電器，用于直流操作的保護和自動控制線路中，作為動作指示器。

2 工作原理和結構
2.1 繼電器為電磁式繼電器。由電磁系統、動靜觸點及信號指示器組成。線圈導通時，銜鐵被吸和，信號牌落下，同時動合觸點閉合。信號牌為機械保持，手動復歸。
2.2 繼電器有兩種結構：
2.2.1 凸出式插拔結構。采用阿繼JK-5殼體，其外形圖及開孔圖見《附錄》Ⅰ，繼電器內部接線見圖1。
2.2.2 嵌入式插拔結構（型號中帶/Q）。采用許繼A11K殼體，其外形圖及開孔圖見《附錄》Ⅱ，繼電器內部接線見圖2。

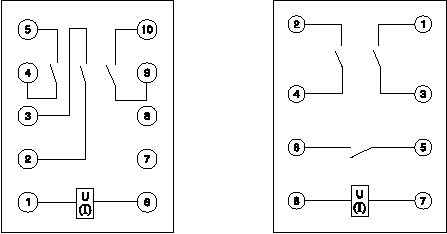

圖1 凸出式內部接線圖 右為圖2 嵌入式內部接線圖

3 DX-8型信號繼電器規格型號
3.1 繼電器額定值有下列各種規格（見表1）

4 技術數據
4.1 動作值
電壓型：不大于額定電壓的70％;
電流型：不大于額定電流的90％。
4.2 動作時間
電壓型繼電器施加額定電壓時，電流型繼電器施加120％的額定電流時，繼電器的動
作時間不大于30ms。
4.3 信號顯示時間
當施加1.1倍額定值時，信號指示器應在0.05s時顯示。
4.4 繼電器動作時，其信號指示器應立即達到最終位置，動作前后有明顯的信號變化。當線圈激勵量消失后，其信號指示器，應保留其動作后達到的位置。
4.5 觸點容量
在電壓不超過250V、電流不大于2A時間常數為5×10－3s的直流有感負荷電路中，觸點接通與斷開容量為50W。在電壓不超過250V電流不大于2A、功率因數為0.4±0.1的交流電路中，觸點接通與斷開容量為250VA。
4.6 功率消耗
電壓型繼電器在額定電壓下，其功率消耗不大于3W。電流型繼電器在額定電流下，其功率消耗不大于0.3W。
4.7 電壽命：1000次。
4.8 繼電器能耐受交流電壓2kV、50Hz歷時1min的介質強度試驗。
4.9 繼電器重量：約為0.4kg。

5 訂貨須知

訂貨時應指明
5.1 繼電器的名稱和型號；
5.2 額定參值；
5.3 訂貨數量。
5.4 交貨方式。
