您的位置：您的位置：首頁 → 低壓電器 → 低壓斷路器 → 塑殼斷路器 → NS系列塑殼斷路器

產品名稱：

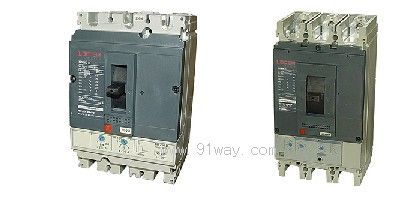

NS系列塑殼斷路器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 塑殼斷路器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

NS系列塑殼斷路器產品詳細說明：

適用范圍
1.1 NS系列塑料外殼式斷路器(以下簡稱斷路器)是我公司開發的新產品，其設計體現了最新的限流原理和制造技術，具有結構緊湊、全模塊化、高分斷、零飛弧等特點。其額定絕緣電壓為750V，適用于交流50Hz，額定工作電壓690V及以下，額定工作電流至630A的電路中作不頻繁的轉換及電動機不頻繁的起動之用。斷路器具有過載、短路和欠壓保護裝置，能保護線路及電源設備不受損壞。
1.2 斷路器按照其額定極限短路分斷能力(Icu)的高低，分為N型(標準型)，H型(較高分斷型)，L型(限流型)。
1.3 本斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)，本斷路器不能倒進線，即只可1、3、5接電源線，2、4、6接負載線。
1.4 本斷路器執行下列標準：
IEC60947-1及GB/T14048.1總則、IEC60947-2及GB/14048.2低壓斷路器、IEC60947-4及GB/14048.4接觸器及電動機起動器、IEC60947-5.1及GB/T14048.5機電式控制電路電器。

四、保護特性

熱電磁式脫扣器過電流保護特性
配電保護用斷路器的保護特性見表二

額定電流In(A)	長延時動作特性(環境溫度+40℃)		瞬時動作特性
額定電流In(A)	1.05In(冷態)不動作時間	1.30In(熱態動作時間)	瞬時動作特性
In≤0.03	≥1h	＜1h	10In±20%
In＞63	≥2h	＜2h	10In±20%

配電保護用斷路器的保護特性見表三

額定電流In(A)	長延時動作特性(環境溫度+40℃)				瞬時動作特性
額定電流In(A)	1.10In(冷態)不動作時間	1.2In(熱態動作時間)	1.5In(熱態動作時間)	7.2In(冷態)動作時間	瞬時動作特性
In≤400	≥2h	＜2h	4min	4S＜T≤10S	12In±20%

智能式脫扣器的過電流保護特性見表四

長延時動作特性Im=(0.4～1)Ir可調節			短延時動作特性Im=(2～10)Ir可調節	瞬時動作特性
1.15Ir動作時間	6Ir動作時間	7.2Ir動作時間	動作時間	瞬時動作特性
120～180S	5～7.5S	3.5～5S	≤60ms	≥11In±20%

五、斷路器的主要技術參數

型號	額定電流(A)	極數	額定絕緣電壓(V)	額定工作電壓(V)	飛弧距離(mm)	極限短路分斷(KA)	動作短路分斷能力(KA)	操作性能壽命(次)
								通電	不通電
NS-100D	12.5,16,20 25,32,40,50 63,80,100	三、四極	950	690及以下	0	18	18	1500	8500
NS100N						25	25
NS100H						70	70
NS160D	16,20,25,32 40,50,63,80 100,125,160					25	28	1000	7000
NS-160N						36	36
NS-160H						70	70
NS-250D	160,180 200,225,250					25	25	1000	7000
NS-250N						36	36
NS-250H						70	70
NS-400D	200,225 250,300 315,400					35	35	1000	4000
NS-400N						45	45
NS-400H						70	70
NS-630D	315,350 400,500 600,630					35	35	1000	4000
NS-630N						45	45
NS-630H						70	70

六、斷路器的外形尺寸及安裝尺寸
6.1 NS-100、160、250的外形尺寸及安裝尺寸(X-X、Y-Y為斷路器的中心軸)見圖1
6.2 NS-400、630的外形尺寸及安裝尺寸(X-X、Y-Y為斷路器的中心軸)見圖2

NS系列塑殼斷路器（示意圖）
