CD17,CD17A系列電磁操動機構產品詳細說明：

CD17及CD17A型直流電磁操動機構專供操動ZN28-10型系列戶內高壓真空斷路器及其他操作頻繁的真空斷路器之用。CD17型電操機構用來操動各類手車柜上之戶內高壓真空斷路器。CD17A型電操機構用來操動各類固定柜上之戶內高壓真空斷路器，該系列電操機構使用直流電源，配戶內真空斷路器進行電動合分、手動分閘、遙控分閘及自動重合閘操作，其性能完全符合其技術條件之要求，由于本產品的安裝孔位與CD10型電操機構一樣，故特別適用于老開關柜的無油化改造，本產品的機械壽命為10000次
1.操動機構的主要技術參數：（見下表）

序號	型號規格	額定電壓	合閘線圈		分閘線圈
			計算電流A	電阻(歐姆)	計算電流A	電阻(歐姆)
1	CD17-I	220V	71	3	1.5	146
		110V	142	0.77	3	36.5
2	CD17-Ⅱ	220V	89	2.5	1.5	146
		110V	178	0.61	3	36.5
3	CD17-Ⅲ	220V	138	1.6	1.5	146
		110V	276	0.4	3	36.5
4	CD17A-I	220V	89	2.5	1.5	146
		110V	178	0.61	3	36.5
5	CD17A-Ⅱ	220V	128	1.72	1.5	146
		110V	256	0.43	3	36.5
6	CD17A-Ⅲ	220V	170	1.3	1.5	146
		110V	340	0.3	3	36.5

2.機構的線圈為短時工作制，其操作電源為直流。
3.機構的可靠合閘電壓為85%～110%的額定工作電壓。可靠分閘電壓為65%～120%額定工作電壓，小于30%的額定工作電 壓時機構不得分閘。
4.導電部分與接地部分之間，不同回路的各導電部分之間。lmin 工頻耐壓2000V,應無閃絡及擊穿現象。線圈匝間耐受2.5倍 的額定操作電壓。
5.本機構輸出軸的工作角度為50°～55°機構壽命為10000次。

主要技術參數

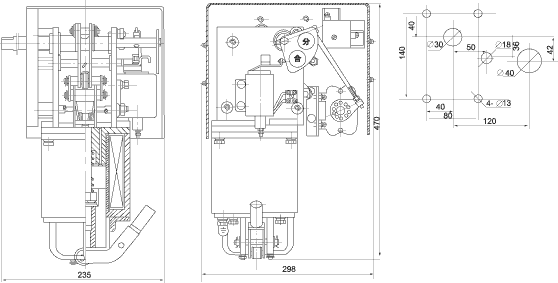

CD17結構示意圖

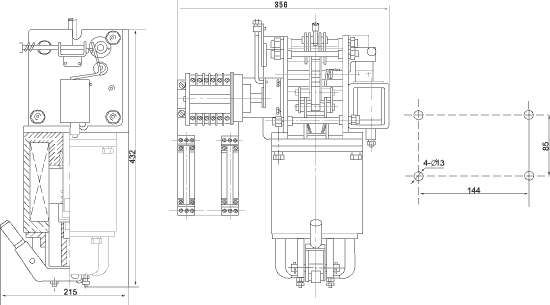

CD17A結構示意圖

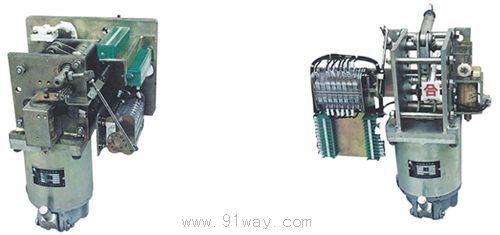

CD17,CD17A系列電磁操動機構
