一、概述
CY20彈簧液壓操動機構是高壓斷路器彈簧液壓操動機構的重要組成部分，是高壓輸變電大型設備配套的核心控制部件，特別是具有自衛能力的YT-80彈簧液壓操動機構是關系到電網安全的重要條件之一。長期以來，國內外都沒有找到很好的解決方法，對電網的安全運行帶來極大的威脅。

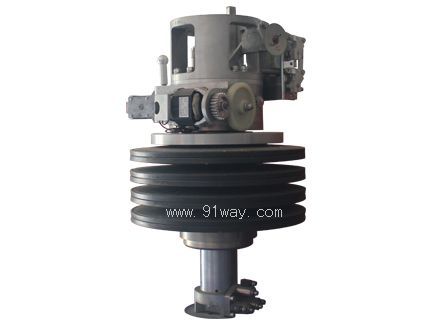

CY20彈簧液壓操動機構，是本公司發明并研制的zhuanli產品，其性能是采用了獨特的合-分延時技術，滿足了高壓斷路器的自衛能力要求，其結構合理、性能先進、合-分時間穩定，可靠性高等優點。
二、產品的主要技術創新點
1、在主體結構上創新采用了儲能與工作缸套裝式結構；
2、其性能指標與國外同類產品比具有密封少、零部件少、成本低、工藝性好，結構簡單、可靠性高等優點；
3、特別是其液壓系統增加自衛能力結構的設計較國外同類產品比具有合-分時間穩定、誤差小、結構簡捷、成本低等優點；
4、在控制閥設計上實現了無外高壓的密封原理結構，因而無高壓動態外滲的可能性，按國家電網執行標準設計，使整體結構的可靠性得到極大的提高；
5、完全可以替代進口產品。
三、基本原理及關鍵技術內容
本項目基本原理是：彈簧液壓操動機構主要是通過截流孔改變高壓油的質量，流速，控制活塞桿的運動時間，使活塞桿延時打開分閘閥口，從而保證斷路器在進行重合閘操作時的合-分時間。該裝置由于采用液壓傳動原理，可靠性高，合-分時間穩定，誤差小，經5000次機械壽命考核，合-分時間誤差僅為3ms。完全滿足斷路器機型重合閘操作第二次分閘時三相同期不大于3ms(國家電網要求)的運行條件。
目前，電網運行的高壓斷路器操動機購不具備自衛能力，合-分時間均靠時間繼電器控制。國內生產高壓斷路器的廠家均沒有研制出真正具有自衛能力的斷路器。瑞士ABB公司采用靠截流孔阻尼效益，推動差壓向活塞運動，帶動行程開關關合-分閘線圈的線路來實現自衛能力，由于行程開關觸延關合時有電弧因素及行程開關屬于機械運動，均存在不穩定因素,使合-分時間不穩定，誤差大，可靠性低，合-分時間誤差大于6ms,不能滿足斷路器在進行重合閘操作第二次分閘時三相同期不大于3ms (國家電網要求)的運行條件。公司技術人員集多年的經驗，研制開發的操動機購，已滿足了高壓斷路器的自衛能力要求，其結構，技術性能，在國內外屬首創，其技術處于國內外領先水平。
四、主要技術指標
CY20彈簧液壓操動機構技術、質量指標：
分閘功：CY20-4 6400J CY20-8 11000J
合閘功：CY20-4 2300J CY20-8 3500J
分閘線圈額定電壓：DC 220/110V
分閘線圈額定電流：DC 1.6/3.2A
合閘線圈額定電壓：DC 220/110V
合閘線圈額定電流：DC 1.6/3.2A
分閘時間：15~20ms
合閘時間：50~80ms
分-合時間：0.28~0.3s
自衛能力時間(合-分時間)：40-60ms(可調)
自衛能力時間誤差：≤2 ms
機械壽命：6000次
分閘最低動作電壓：45%額定電壓
合閘最低動作電壓：45%額定電壓
