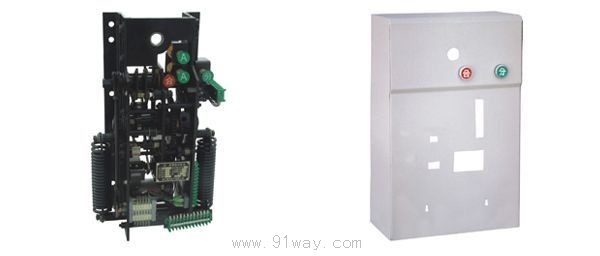

CT19B系列彈簧操動機構產品詳細說明：

概述
CT19B型彈簧操動機構可供操動各類固定式開關柜中ZN28型系列高壓真空斷路器及其合閘功與之相當的其他類型的真空斷路器之用，其性能符合GB 1984《交流高壓斷路器》和本產品《技術條件》的要求，各項指標達到和超過“IEC”標準。

機構合閘彈簧的儲能方式有電動機儲能和手動儲能兩種；分閘操作有分閘電磁鐵、過電流脫扣電磁鐵及手動按鈕操作三種；合閘操作有合閘電磁鐵及手動按鈕操作兩種。

機構的規格及匹配之主要部件如下表：

規 格	重量 (kg)	體積 寬*寬*深 (mm)	電動機輸入功率 (w)	合閘彈簧 (mm)	匹配真空斷路器開斷電流 (KA)
CT19B-Ⅰ	38	530*370*170	70	Φ7.5	20
CT19B-Ⅱ	38	530*370*170	70	Φ8	31.5
CT19B-Ⅲ	38	530*370*170	120	Φ8+Φ4	40

CT19B系列彈簧操動機構主要技術參數
2、合分閘電磁鐵采用螺管式電磁鐵，其技術參數見下表：

額定工作電壓(V)	~110	~220	~380	-48	-110合	-110分	-220合	-220分
額定工作電流(A)	4.3	3.8		3.3	2.3	4	1.16	2
額定電功率(W)	< 437	< 836		< 158	< 253	< 440	< 255	< 440
20℃時線圈電阻值(Ω)	8.5+-0.5	19.2+-3		15+-0.75	47+-2.8	27.5+-1.7	190+-11	106+-7
正常合閘工作電壓范圍	85%~110~額定工作電壓
正常分閘工作電壓范圍	65%~120%額定工作電壓可靠分閘，小于30%額定工作電壓時不得分閘。

3、機構輸出軸工作轉動角為50-55度。
4、脫扣的組合及代號：110、100、111、114、1114、1134、400

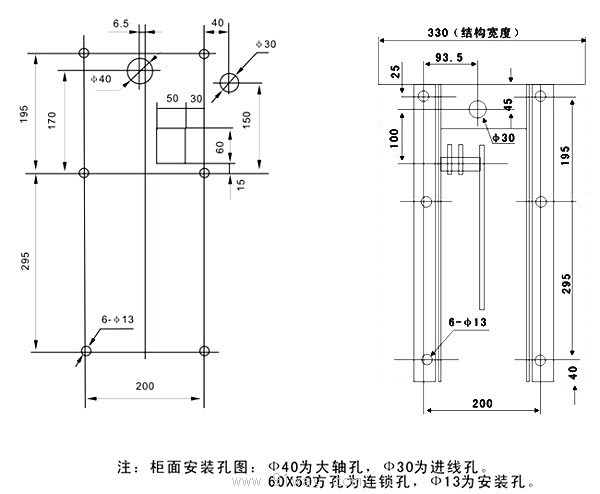

CT19B系列彈簧操動機構安裝位置示意圖

注：用戶如有特殊要求，可協商后確定。

CT19B系列彈簧操動機構
