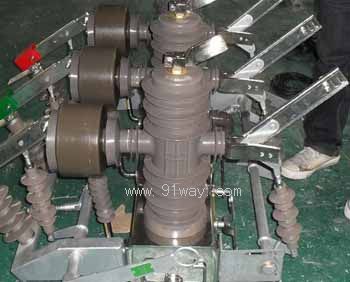

ZWB-12固封極柱式高壓雙電源切換裝置產品詳細說明：

ZWB-12固封極柱式高壓雙電源切換裝置（以下簡稱高壓雙電源）為額定電壓12KV，三相交流50Hz的戶外高壓配電設備。主要用于雙回路開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于雙回路變電站及工礦企業配電系統中作保護和控制之用，更適用于城市、農村電網建設改造及頻繁操作的場所。

ZWB-12固封極柱式高壓雙電源切換裝置結構特點

1、斷路器采用三相固封極柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使壽命長等特點。 2、斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。
3、三相固封支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。
4、操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用真動傳輸方式，零部件數量小，可靠性高。操動機構置于密封的機構箱內，解決了操動機構銹蝕的問題，提高了機構的可靠性。
5、斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作。可與智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。
6、斷路器可以裝設三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。
7、斷路器兩側裝有三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置，只有在隔離刀完全合閘或完全分閘時才可操作斷路器。可連裝避雷器支柱絕緣子，維護方便。

ZWB-12固封極柱式高壓雙電源切換裝置環境條件

周圍空氣溫度：上限+40℃，下限-40℃；
海拔：普通型不大于2000mm，高原型不大于3500mm；
風壓：不超過700pa（相當于風速34m/s）；
覆冰厚度：10mm；
地震烈度：不超過8度；

高壓智能雙電源全自動投切功能：
采其A進線或B進線線路上的電壓、判斷斷路器與自動隔離開關的狀態，進行自動投切；本裝置具有過電流保護；檢測負荷端的運行電流，實現定時限過流和速斷保護，一次重合閘及閉鎖功能，具有來電延時合閘，可設定優先供電功能，當設定為主的電源側恢復供電后可自動投切至該側供電，進線線路無電壓真空斷路器自動跳閘，自動隔離開關不改方向，等下次任意側先供電時它會自動的轉向那側，真空斷路會自動合閘，也可以檢修手動分閘，開關閉鎖。自動隔離開關停止在居中，能確保用電的安全性。

ZWB-12固封極柱式高壓雙電源切換裝置主要優點：
1、開關的當?shù)乜刂?
2、遙控功能
3、線路的故障檢測
4、線路保護功能
⑴、電流速斷保護
⑵、過流保護
⑶、冷負荷啟動保護（防涌流功能）
⑷、開關本體信號采集以及特殊要求的非電量保護功能
5、備自投功能
⑴、無優先備自投：雙側進線電源互為備用，對等供電，一側電源失電后另一側電源主動投入，互相投切
⑵、有有優先級備自投：雙側進線電源設定優先級，備自投完成后，保證優先級高的電源側處于供電狀態
⑶、分支線路發生過流故障閉鎖備自投
6、本地?cái)?shù)碼管顯示
7、事件記錄功能
SOE記錄：對線路上發生的各種重要信息，進行記錄并掉電保持，分辨率2MS。最大累計存儲32組SOE信息，循環顯示
8、人機接口功能
面板調試口：可本地通過PC電腦進行微機查詢和配置數據
9、自診斷保護功能
⑴、裝置自檢：RAM FLASH UART A/D、等定期自檢。出現任何裝置故障，均通過終端狀態指示，并上報控制中心
⑵、接收主站或子站的對時命令，與系統時鐘保持同步，增強時間記錄的可比性
