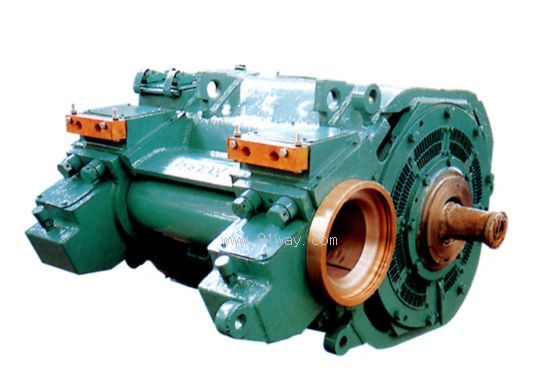

ZD109A直流牽引電動機產品詳細說明：

ZD109A直流牽引電動機機座采用鋼板焊接結構，通用ZD109電樞，主附極線圈，該電機主要用于東風4D內燃機車和改進型東風4B機車上

ZD109A直流牽引電動機主要技術參數：

額定功率（Rated Power）：530KW
額定電壓（Rated Voltage）: 670V
額定電流（Rated Current）: 845A
額定轉速（Rated Speed）: 770 r/min
最大轉速（Max Speed））: 2350 r/min
額定效率（Rated Efficiency）: 93%
最高電壓（Max Voltage）: 930V
最大恒功率轉速（Max Speed at Constant Power）: 1960 r/min
最大電流（Max Current）: 1200A
工作制（Duty）: s1
絕緣等級（Insulation class ）: H/H
勵磁方式（Exciting Type）: 串勵 Serier-Wound
冷卻方式（Cooling Method）: 強迫通風Forced Ventilation
重 量（Weight）:3060kg
