您的位置：您的位置：首頁 → 備品配件 → 操動機構 → 彈簧操作機構 → CT23型彈簧操動機構

產品名稱：

CT23型彈簧操動機構

型號規格：

放大圖片

產品類別：

常規產品 -- 備品配件 -- 彈簧操作機構

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CT23型彈簧操動機構產品詳細說明：

概述

CT23型可供操作ZW□-12系列戶外高壓真空斷路器及其合閘功與之相當?shù)钠渌邏赫婵諗嗦菲髦�。該操動機構具有電動或手動合、分、過電流保護等功能，其機械壽命為10000次。CT23-D系我公司新設計的改進型電動機構，采用由磁直流電機、鏈輪傳動儲能，動作平穩，可靠性高，機械性能好，使用壽命長；手動儲能手柄設置在機構本體內，避免了原來該部件的滲漏水環節，并且由于拉環設置在機構下不部，使機構外型更為美觀，適宜于新、老戶外10KV柱上真空斷路器之用。

CT23-D型彈簧操動機構（戶外）主要技術參數

1、機構的輸出角為40°-45°
2、分合閘脫扣器、過電流脫扣器及儲能電機的技術參數見下表
3、CT23A-D機構和ZM1-10型戶外高壓真空斷路器配裝后，在合閘彈簧已儲能準備合閘前，傳動軸套之滾輪與凸輪的間隙應保持2MM左右。
4、機構外形尺寸：(1) 460×300×480mm

技術參數表一

項目	合閘線圈	分閘線圈	過流脫線圈	儲能電機
額定電壓(V)	≌220	≌220		≌220
額定工作電流(A)	~＜2.67 -＜2	~＜1.4 -＜0.7	5	功率≤200W 　A-D功率70W
工作淡雅或電流范圍	~85%-110額定電壓 -80%-110額定電壓	~65%-120額定電壓 (小于30%不得脫扣)	大于100%額定電流時可靠分閘小于90%時不得脫扣	±10%額定電壓

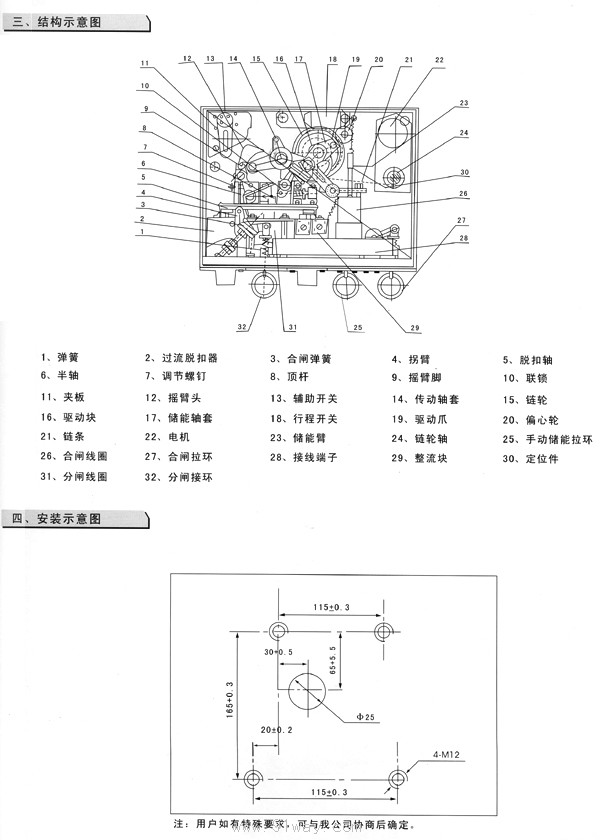

安裝位置示意圖

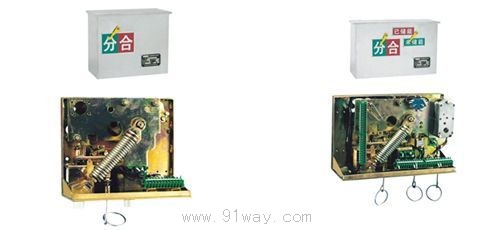

CT23型彈簧操動機構

CT23型彈簧操動機構（示意圖）
