AH4R,AH5R,AH6R數位式限時繼電器產品詳細說明：

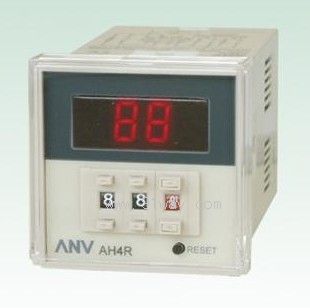

AH4R AH5R AH6R數位式限時繼電器
時間范圍x0.01sec~x10hr
使用石英掁蕩器，其精確度不受溫度及電壓變化之影響，清晰及確實之數字設定，可防止設定上的錯誤時間范圍，可承制自動歸零功能(代號S)
亦可承制倒數計時(代號Y)
亦可承制閃爍繼電器(代號R)

TIME RANGE ×0.01 SEC   ×MIN   ×0.1 SEC  ×0.1 H R ×SEC        × H R  ×0.1MIN     × 10H R		AH4R AH5R AH6R	AH4R-M AH5R-M AH6R-M	AH4R-X AH5R-X AH6R-X	AH4R-XM AH5R-XM AH6R-XM
倒數計時（Y）		AH4R-Y AH5R-Y AH6R-Y	AH4R-MY AH5R-MY AH6R-MY	AH4R-XY AH5R-XY AH6R-XY	AH4R-XMY AH5R-XMY AH6R-XMY
自動歸零（S） 0.5 sec or 1.0 sec		AH4R-S AH5R-S AH6R-S	AH4R-MS AH5R-MS AH6R-MS	AH4R-XS AH5R-XS AH6R-XS	AH4R-XMS AH5R-XMS AH6R-XMS
閃爍繼電器		AH4R-R AH5R-R AH6R-R	AH4R-MR AH5R-MR AH6R-MR	AH4R-XR AH5R-XR AH6R-XR	AH4R-XMR AH5R-XMR AH6R-XMR
尺寸		48H×48W×98D
安裝與其底座		露出型：P2CF-08       埋入型：Y-50&US-08 or Y-50&P3C-08
額定電壓		12~60VDC/AC 100~240VAC 50/60Hz
容許電壓范圍		額定電壓的90~110%
指示燈動作		計時到指示
功能特性		可由底座開關選擇整數及倒數
停電記憶（M）		無停電記憶	帶停電記憶	無停電記憶	帶停電記憶
控制輸出		Mode A/B 2C or 1A 1C 5A 250V	Mode A/B 2C or 1A 1C 5A 250V	限時接點：1C 5A 250V 1+4 GATE 開控 1+3 RESET 復歸	限時接點：1C 5A 250V 1+4 GATE 開控 1+3 RESET 復歸
精 確 度	往復誤差	±0.05% sec
	設定誤差	0
	電壓誤差	±0.05% sec
	溫度誤差	±0.05% sec
壽 命	機 械	5×10^6 times
	電 氣	10^5 times
復歸方式		電源復歸，外部復歸
復歸時間		電源復歸：0.3sec   外部復歸：0.02sec
消耗功率		Max.3VA		Max.2VA
使用環境溫度		-10℃~+55℃
使用環境濕度		45%~85%RH
重量		Approx.130g	Approx.130g	Approx.120g	Approx.120g

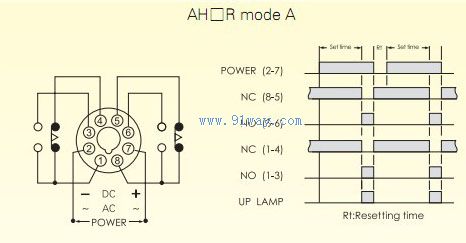

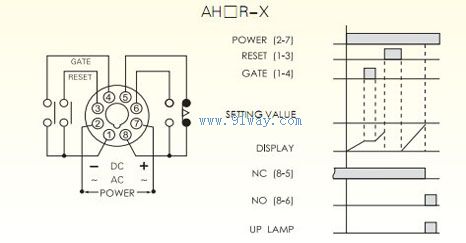

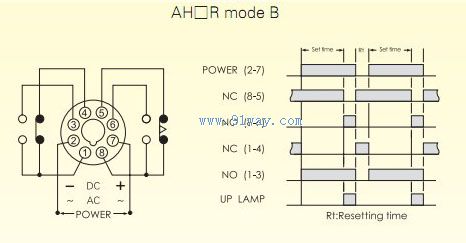

AH4R,AH5R,AH6R數位式限時繼電器接線圖與時序圖

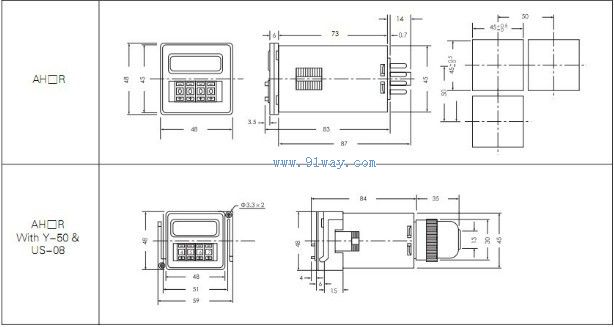

AH4R,AH5R,AH6R數位式限時繼電器外觀尺寸圖
