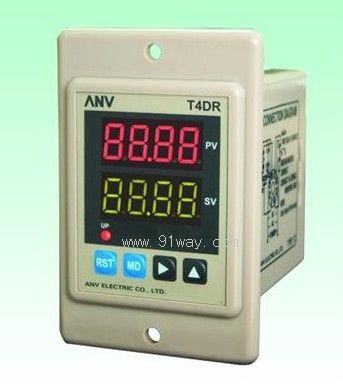

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL數位式限時繼電器產品詳細說明：

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL數位式限時繼電器

具有2位數，3位數及4位數計時功能，7段LED數字顯示
21種時間范圍(9.9sec~99hrs or 9.99sec~999hrs or 99.99sec~9999hrs)可供選擇
可選擇閃爍繼電器
具有按鍵鎖定功能
可選擇動作方式為上數或下數
具有停電記憶功能

TIME RANGE SEC:9.9,99 MIN:9.9,99 HR:9.9,99		T2DR	T2DR-X	T2DL	T2DL-X
TIME RANGE SEC:9.99,99.9,999 MIN:99.9,999 HR:99.9,999		T3DR	T3DR-X	T3DL	T3DL-X
TIME RANGE SEC:99.9,999.9,9999 MIN:99M59S,999.9,9999 HR:99H59M,9999		T4DR	T4DR-X	T4DL	T4DL-X
型 號		T2DR T3DR T4DR		T2DL T3DL T4DL
尺寸（mm）		Surface:60H×48W×78D Flush:88H×58W×78D		Surface:48H×60W×78D Flush:58H×88W×78D
安裝與其底座		Surface 露出型：8PFA     Flush  埋入型：US-08 or P3C-08
額定電壓		12~60VDC/AC 100~240VAC 50/60Hz
容許電壓范圍		額定電壓的90~110%
指示燈動作		計時到指示
功能特性		可由底座開關選擇整數及倒數
時間范圍		SEC:99.9,999   MIN:99.9,999   H R:99.9,999		SEC:999.9,9999  MIN:999.9,9999  H R999.9,9999
控制輸出		Mode A/B 2C or 1A 1C 5A 250V	限時接點：1C 5A 250V 1+4 GATE 開控 1+3 RESET 復歸	Mode A/B 2C or 1A 1C 5A 250V	限時接點：1C 5A 250V 1+4 GATE 開控 1+3 RESET 復歸
精 確 度	往復誤差	±0.05% sec
	設定誤差	0
	電壓誤差	±0.05% sec
	溫度誤差	±0.05% sec
壽命	機 械	5×10^6 times
	電 氣	10^5 times
復歸方式		電源復歸，外部復歸
復歸時間		電源復歸：0.3sec   外部復歸：0.02sec
消耗功率		Max.3VA	Max.2VA	Max.3VA	Max.2VA
使用環境溫度		-10℃~+55℃
使用環境濕度		45%~85%RH
重量		Approx.150g	Approx.140g	Approx.150g	Approx.140g

　　　　　

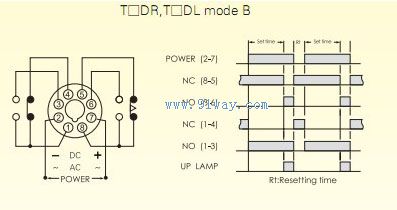

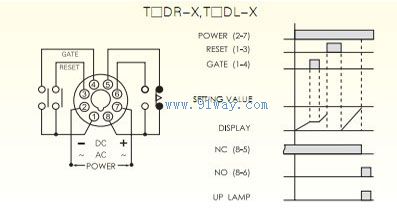

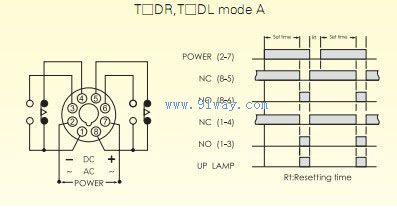

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL數位式限時繼電器接線圖與時序圖

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL數位式限時繼電器外觀尺寸圖

T2DR,T3DR,T4DR,T2DL,T3DL,T4DL數位式限時繼電器
