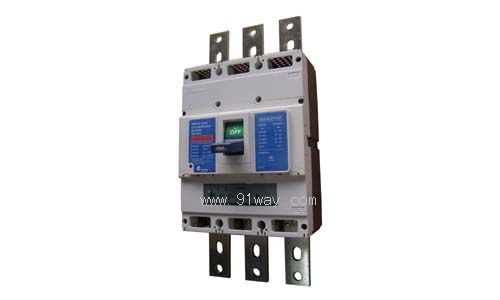

BM630-AF型塑殼斷路器產品詳細說明：

BM630-AF型塑殼斷路器特點：

殼架電流：630A
分?jǐn)嗟燃?jí)：HE、RE、UE
符合標準：GB14048.2 IEC60947-2
過載長延時電流整定值Ir：252/284/315/378/441/504/567/600/630
長延時動作時間Tr(即2Ir動作時間)：20/40/60/80/160s
短路短延時動作電流Is：2/3/4/5/6/7/8/10s
短路短延時動作時間Ts：0.1/0.2/0.3/0.4s
短路瞬時電流Ii：1.5/2/4/6/8/10/11In
額定電壓：AC230V/400V
額定絕緣電壓：AC690V
極數：3、4極
短路分?jǐn)嗄芰Γ?
Icu: BM630-HE/ BM630-RE/ BM630-UE
AC230V: 85KA/ 100KA/ 125KA
AC400V: 50KA/ 70KA/ 85KA
Ics=50%Icu
