DX-30系列信號繼電器產品詳細說明：

1 用途
本系列信號繼電器包括DX-31A、DX-31B、DX-32A、DX-32B用于直流操作的保護線路中作為動作指示器。

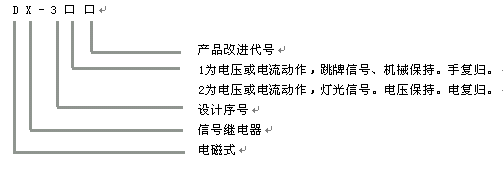

2 型號含義

3 結構及內部接線
本繼電器系嵌入式安裝電磁式信號繼電器。繼電器由鐵芯，線圈，銜鐵，接觸系統，插頭座、外殼等部分組成。
繼電器采用插入式結構，外殼內導電片有()狀彈簧片以保證接觸。繼電器元件可插入或拔出繼電器外殼，以方便使用和維修。

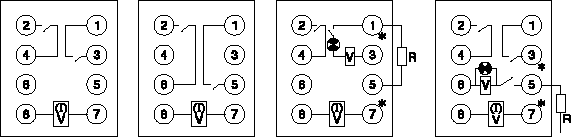

DX-30系列信號繼電器內部接線圖如圖1所示。R為電壓保持回路外附降壓電阻，見表1。

型號	220V	110V	48V
DX-32A	3.9KΩ	1.3KΩ
DX-32B	3KΩ	1.3KΩ	390Ω

DX-31A

DX-31B

DX-32A

DX-32B

圖1 DX-30系列信號繼電器內部接線圖(背視)

同一機芯可以有二種結構形式，即A01K為嵌入式安裝，A01H為凸出安裝后接線，見《附錄》Ⅱ。

4 技術數據
4.2 主要參數見表1，線圈電阻見表2。

型號	繞組	額定值		觸點數量
DX-31A DX-31B	電壓工作繞組	V	220，110，48，24，12	兩付動合觸點
DX-31A DX-31B	電流工作繞組	A	0.01，0.015，0.02，0.025，0.04 0.05，0.075，0.08，0.1，0.15 0.2，0.25，0.5，0.75，1，2，4	兩付動合觸點
DX-32A DX-32B	電壓工作繞組	V	220，110，48，24，12	DX-32A 有兩付動合觸點， DX-32B 有三付動合觸點
	電流工作繞組	A	0.01，0.015，0.02，0.025，0.04 0.05，0.075，0.08，0.1，0.15 0.2，0.25，0.5，0.75，1，2，4
	電壓保持繞組	V	220，110，48

DX-31B/A		DX-32A		DX-32B
規格	電阻(Ω)	規格	電阻(Ω)	規格	電阻(Ω)
220V	20000	220V	18000	220V	18000
110V	9600	110V	4500	110V	4500
48V	1150	48V	860	48V	860
24V	288	24V	215	24V	215
12V	72	12V	54	12V	54
0.01A	2800	0.01A	2800	0.01A	2800
0.015A	1250	0.015A	1250	0.015A	1250
0.02A	700	0.02A	700	0.02A	700
0.025A	450	0.025A	340	0.025A	340
0.04A	170	0.03A	110	0.03A	110
0.05A	110	0.04A	135	0.04A	135
0.075A	50	0.05A	80	0.05A	80
0.08A	45	0.06A	56	0.06A	56
0.1A	28	0.075A	34	0.075A	34
0.15A	12.5	0.08A	32	0.08A	32
0.2A	7	0.1A	21	0.1A	21
0.25A	4.5	0.15A	9.1	0.15A	9.1
0.5A	1.1	0.2A	5.1	0.2A	5.1
0.7A	0.5	0.25A	3.4	0.25A	3.4
1A	0.28	0.5A	0.8	0.5A	0.8
2A	0.07	0.7A	0.37	0.7A	0.37
4A	0.017	1A	0.21	1A	0.21
		2A	0.02	2A	0.02
		4A	0.018	4A	0.018

4．2 當周圍介質溫度為20℃±5℃時，繼電器的動作值為
電壓工作繞組不超過70％額定電壓；
電流工作繞組不超過80％額定電流。
4.3 電壓保持繞組的保持電壓不大于80％額定保持電壓。
4.4 繼電器銜鐵活動部分應在不小于5％額定值下可靠返回。
4.5 電壓不超過250V，電流不超過0.5A時，繼電器觸點斷開容量在直流有感負荷(時間常數為5×lO-3s)電路中為30W。
4.6 在額定值下，繼電器的功率消耗為
4.6.1 電壓工作繞組：DX-3lA不大于2W，DX-32A，DX-32B不大于3W。
4.6.2 電流工作繞組不大于0.3W。
4.6.3 DX-32A電壓保持回路220V不大于10W；110V不大于5W，48V不大于3W
DX-32B電壓保持回路220V不大于20W；110V不大于10W，48V不大于4W
4.7 當周圍介質溫度為+40℃時，繼電器的電壓繞組長期耐受110％的額定電壓，電流繞組長期耐受3倍的額定電流，其線圈溫升不超過65K。
4.8 絕緣強度
4.8.1 繼電器的導電部分對非帶電金屬部分和外殼，以及在電器上無聯系的各導電部份之間絕緣，應能耐受交流50Hz電壓2kV歷時1min試驗而無擊穿或閃絡現象。
4.8.2 同一線圈的各繞組之間的絕緣應能耐受交流50Hz電壓1kV歷時1min試驗而無擊穿或閃絡現象。
4.9 繼電器的電壽命為103。

5 使用條件
產品在下列工作條件下應能可靠工作：

5.1 產品使用地點的海拔高度不超過2000米。
5.2 產品使用地點周圍環境溫度為：最高溫度：40℃，最低溫度：-20℃。
5.3 產品使用地點周圍空氣相對溫度不大于85%。
5.4 產品安裝位置偏離其安裝垂直面的傾斜度不大于5度。
5.5 產品使用地點不允許有劇烈振動與沖擊。
5.6 產品使用地點不得有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在。

6 訂貨須知
6.1 繼電器的型號及名稱。
6.2 繼電器的額定值。
6.3 繼電器的數量。

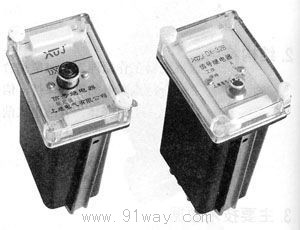

DX-30系列信號繼電器（示意圖）
