DZS8(3RV)系列斷路器產品詳細說明：

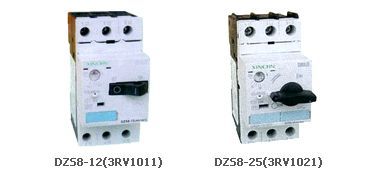

DZS8(3RV)系列斷路器
    該斷路器符合IEC60947-2，IEC60947-4（VDE0660），GB14048.2等標準。都配備有反應時限延時過載脫扣器和瞬時過電流脫扣器，具有溫度補償及斷相保護。能被安裝在卡軌上。按照DIN VDE0106第100部分標準的規定。具有可防止手指接觸帶電體的功能。
    保護等級IP20（端子室IP00）額定工作電壓，AC960V。

DZS8(3RV)系列斷路器主要技術參數

產品型號	額定電流	電動機輸出功率	整定電流		訂貨號	重量
DZS8-12（3RV1011）			熱過載脫扣器	電磁瞬時脫扣器		50只 52×26×18.5 毛重15 凈重14
	0.14	0.04	0.11-0.16	1.9	DZS8-12（3RV1011)-0AA10
	0.2	0.06	0.14-0.2	2.4	-0BA10
	0.2	0.06	0.18-0.25	3	-0CA10
	0.3	0.09	0.22-0.32	3.8	-0DA10
	0.3	0.09	0.28-0.4	4.8	-0EA10
	0.4	0.12	0.35-0.5	6	-0FA10
	0.6	0.18	0.45-0.63	7.2	-0GA10
	0.6	0.18	0.55-0.8	9.6	-0HA10
	0.8	0.25	0.7-1	12	-0JA10
	1.1	0.37	0.9-1.25	15	-0KA10
	1.5	0.55	1.1-1.6	19	-1AA10
	1.9	0.75	1.4-2	24	-1BA10
	1.9	0.75	1.8-2.5	30	-1CA10
	2.7	1.1	2.2-3.2	38	-1DA10
	3.6	1.5	2.8-4	48	-1EA10
	3.6	1.5	3.5-5	60	-1FA10
	5.2	2.2	4.5-6.3	75	-1GA10
	6.8	3	5.5-8	96	-1HA10
	9	4	7-10	120	-1JA10
	11.5	5.5	9-12	144	-1KA10
DZS8-25（3RV1021）	0.14	0.04	0.11-0.16	1.9	DZS8-25（3RV1021）-0AA10	50只 55×26.5×21.5 毛重19 凈重18
	0.2	0.06	0.14-0.2	2.4	-0BA10
	0.2	0.06	0.18-0.25	3	-0CA10
	0.3	0.09	0.22-0.32	3.8	-0DA10
	0.3	0.09	0.28-0.4	4.8	-0EA10
	0.4	0.12	0.35-0.5	6	-0FA10
	0.6	0.18	0.45-0.63	7.2	-0GA10
	0.6	0.18	0.55-0.8	9.6	-0HA10
	0.8	0.25	0.7-1	12	-0JA10
	1.1	0.37	0.9-1.25	15	-0KA10
	1.5	0.55	1.1-1.6	19	-1AA10
	1.9	0.75	1.4-2	24	-1BA10
	1.9	0.75	1.8-2.5	30	-1CA10
	2.7	1.1	2.2-3.2	38	-1DA10
	3.6	1.5	2.8-4	48	-1EA10
	3.6	1.5	3.5-5	60	-1FA10
	5.2	2.2	4.5-6.3	75	-1GA10
	6.8	3	5.5-8	96	-1HA10
	9	4	7-10	120	-1JA10
	11.5	5.5	9-12.5	150	-1KA10
	15.5	7.5	11-16	192	-4AA10
	15.5	7.5	14-20	240	-4BA10
	22	11	17-22	264	-4CA10
	22	11	20-25	300	-4DA10

斷路器的過電流保護特性

整定電流倍數	起始狀態	規定時間	預期結果	周圍空氣
1.05	冷壓Cold state	1>=2h	不脫扣	+20℃±2℃
1.2	熱態（緊接1試驗后升至貴點電流）	1<2h	脫扣	+20℃±2℃
1.5	1杯整定電流熱平衡后開始	t<2mm	脫扣	+20℃±2℃
7.2	冷壓	2<t<=10s	脫扣	+20℃±2℃

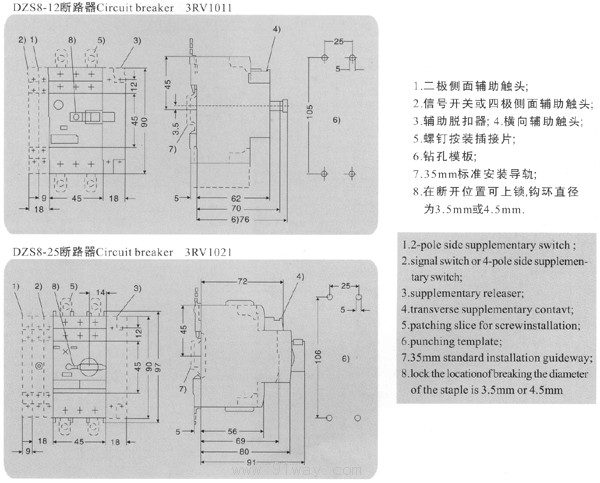

外形及安裝尺寸



DZS8(3RV)系列斷路器
