JFL-14型負序過流繼電器用途：

JFL-14型負序過流繼電器用作非對稱短路的后備保護和負序過負荷保護。
該繼電器由集成電路構成濾過電路和執行回路，具有靈敏度高，速度快，功耗小等優點。繼電器的整定采用面板上的撥輪開關進行，直觀方便，繼電器設有兩段負序電流整定，小動作值段可以閉鎖大動作值段，構成雙重化。

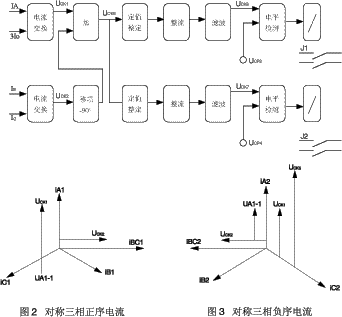

工作原理：
電流測量回路由電流變壓器和負序電流濾過器組成，移相器和加法器構成負序電流濾過器。UCK2經移相器滯后移相90 并放大2/ 3倍后 與UCK1相加為負序電流濾過器輸出UCK5。
即UCK5=UCK1+(-J)*2/SQRT(3)*UCK2；
對于LH1選擇 W34 =2W56， 即WA = 3WO；
對于LH1選擇W34=W56，即WB=WC；
當輸入零序分量時, IAO =IBO = ICO = IO，而WO中則通過3IO根據安匝原則IAOWA-3IOWO=O；IBOWB-ICOWC=O，所以電流變換器LH1 和LH2二次側均不反映零序分量。
適當選擇參數使在輸入三相正序電流時，UCK5 = O。
因此，在輸入三相負序電流時，UCK5 = 2UCK1 = 4 3UCK2。
負序電流濾過器輸出UCK5經定值整定、整流和濾波后與電平檢測的門檻電壓進行比較。
正常運行和對稱三相短路時，UCK5 = 0V，電平檢測輸出正信號，繼電器不動作。
當發生兩相短路，故障電流達到UCK6>UCP2，UA47 為負信號，J1動作；UCK7>UCP4，UA67為負信號，J2動作。

JFL-14型負序過流繼電器主要技術參數：

5.1交流額定電流: 5A，1A，50Hz。
5.2直流額定電壓: 110V，220V。
5.3功耗: 交流電流回路: 額定電流5A下≤1VA/相；
額定電流1A下≤0.5VA/相。
直流電壓回路≤3W(110V)；
≤5W(220V)。
5.4 整定范圍和級差圖
5.5 刻度誤差:≤5%。
5.6返回系數:≥0.95。
5.7各種兩相短路動作電流的離散值≤5%。
5.8動作時間:≤25ms；在2倍動作電流下測試。
5.9返回時間≤30ms，由10倍動作電流返回到0.8倍返回電流下測試。
5.10介質強度繼電器各導電電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
5.11工作條件
a)使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣和有較嚴重的霉菌存在；
b)使用地點不允許有較強的振動和沖擊；
c)使用地點應具有防御雨、雪、風、沙的設施；
d)使用地點不允許超過1.5mT的外磁感應強度。
5.12電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器及保護裝置的電氣抗干擾試驗》。



繼電器背后接線圖：
繼電器背后接圖如圖4所示



繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入式結構中的附圖4和附圖8。

訂貨需知：
7.1產品型號、名稱、結構形式等。
7.2訂購數量。
7.3繼電器配套:如底座、插套等(須獨立定貨)。
