JX-22,JX-32型信號繼電器產品詳細說明：

用途：
JX-22、JX-32型靜態信號繼電器是本公司生產的JX系列靜態信號繼電器的派生產品，適用于直流操作的保護線路中作為繼電保護動作的信號指示器。
特點：
2.1 動作速度快，能及時響應開關跳合閘狀態。
2.2 啟動回路和復歸回路各自獨立，啟動量可以為電壓或電流量。
2.3 啟動和復歸回路的激勵量可以為連續量或脈沖量(寬度大于50ms)。
2.4 手動和遠方電復歸，能滿足無人值守的要求。
2.5 有四付輸出觸點，其中一付有源觸點可以直接接光字牌，另三付為空觸點。
2.6 繼電器觸點能保持。

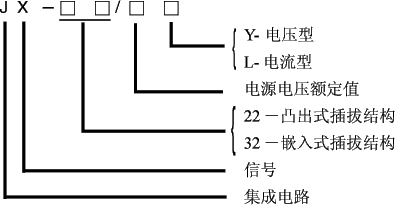

繼電器型號名稱：



工作原理：
當啟動量(電壓或電流量)加入后，使繼電器動作線圈勵磁，繼電器動作。當啟動量撤除后，由于電路本身具有保持功能，只有當加入外部復歸電壓或按手動復歸按鈕使繼電器復歸，返回原始狀態。允許繼電器再一次啟動。

使用方法：
6.1 使用本繼電器時，需加直流輔助電壓，該電壓可以取自控制母線KM+和KM-，也可以取自信號母線XM+和XM-。接入直流電壓時，注意額定電壓是否相符，并注意電壓極性，極性接錯,繼電器不能工作，但不會損壞繼電器。
6.2 正常運行時應手動復歸或電復歸，使面板上動作指示燈熄滅。
6.3 繼電器接線圖中，電源（+）和電源（-）接輔助電源。由于復歸回路與輔助電源和啟動回路沒有任何電的聯系，因此復歸電源的采用很靈活，KM+和KM-，XM+和XM-均可作為復歸電源，而且復歸觸點既可接在復歸（+）也可以接在復歸（-）。

主要技術參數：
5.1 電壓型繼電器a) 額定直流電壓: 48V，110V，220V;b) 輔助直流工作電壓: 48V，110V，220V。
5.1.1 繼電器動作值:不大于70％最小動作。
5.1.2 繼電器復歸值:不大于80％復歸電壓。
5.2 電流繼電器
a) 動作電流0.025A、0.05A、0.075A、0.1A、0.25A、0.75A、1A、2A。
b) 輔助直流工作電壓： 48V，110V，220V。
5.2.1 繼電器動作電流不大于90%最小動作電流。
5.2.2 繼電器復歸值：不大于80%復歸電壓。
5.3 動作時間和返回時間在額定工作狀態下，繼電器動作和返回時間均不大于15ms。
5.4 功率消耗
繼電器直流回路功耗:
a) 220V：動作前不大于2W，動作時(信號未消失時)功率消耗不大于7.5W，動作后(保持時)功率消耗不大于5W;
b) 110V：動作前不大于1.5W，動作時(信號未消失時)功率消耗不大于5W，動作后(保持時)功率消耗不大于3.5W;
c) 48V：動作前不大于1W，動作時(信號未消失時)功率消耗不大于3.5W，動作后(保持時)功率消耗不大于3W;
啟動回路功耗：電壓型繼電器不大于2W，電流型繼電器在最大電流時功率不大于6W。
5.5 觸點斷開容量在電流不大于1A，電壓不大于250V的條件下，時間常數為5ms±0.75ms的直流有感負荷電路中，觸點斷開容量為30W。觸點允許長期閉合電流不大于5A。
5.6 熱穩定性能電壓型: 可長期承受110%最大動作電壓。電流型: 可承受3倍最大動作電流1min。
5.7 介質強度繼電器各電路對外露的非帶電金屬部分及外殼之間，應能承受2kV(有效值)，輸入電路對觸點之間應能承受1kV(有效值)，50Hz的交流試驗電壓，歷時1min的試驗，應無絕緣擊穿或閃絡現象。
5.8 絕緣電阻繼電器各電路與外露的非帶電金屬部分，以及在電氣上無聯系的各電路之間，用開路電壓為500V的測試儀器測量其絕緣電阻應不小于300MΩ。
5.9 工作條件
a) 使用的點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞金屬的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在;
b) 使用地點不允許有較強的振動和沖擊;
c) 使用地點應具有防御雨、雪、風、沙的設備;
d) 使用地點不允許超過1.5mT的外磁感應強度
5.10 壽命繼電器在額定工作狀態下，電壽命為104次，機械壽命為10^5次。

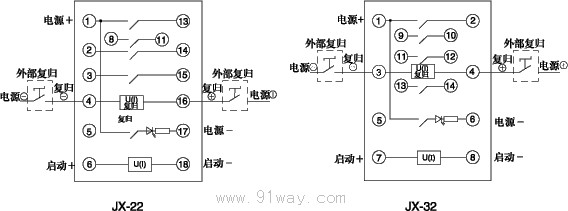

繼電器背后接線圖：



繼電器外形尺寸及開孔尺寸：
JX-22型見通用型結構系統中附圖3；
JX-32型見通用型結構系統中附圖7。

訂貨需知：
9.1 產品型號名稱
9.2 啟動量和復歸量的額定值
9.3 輔助直流電壓額定值
9.4 訂貨數量

JX-22,JX-32型信號繼電器（暫無圖片）
