CGFK型智能低壓復合開關產品詳細說明：

CGFK型智能低壓復合開關是最新一代無功補償電容器的投切器件，是一種智能化的控制執行部件，是我公司最新科研成果。該產品與交流接觸器，可控硅或固態繼電器等開關元件比較有很大的技術優勢。主要優點是接到外部控制信號后，通過邏輯判斷，自動尋找最佳投入（切除）點。保證過零投切，無涌流；觸點不燒結；能耗小；不產生諧波；同時具有電壓異常保護，而本公司研制的此種復合式開關與同類產品相比在技術上具有極大的先進性，尤其是在安全可靠性上大大提高，目前已通過了電力工業部無功補償成套爸彌柿考煅椴饈災行牡募煅欏?lt;BR>
主要技術特點
本產品采用智能控制技術和最新的電子元器件，適用于對交流380V無功補償電容的通斷控制。基本工作原理是將可控硅與磁保持繼電器并接，使復合開關在接通和斷開的瞬間具有可控硅過零投切的優點，而在正常接通期間又具有接觸器無功耗的優點。產品主要具有以下技術特點：過零投切；復合開關的基本工作原理是將可控硅開關與磁保持繼電器并接，實現電壓過零導通和電流過零切斷，使復合開關在接通和斷開的瞬間具有可控硅開關的優點，而在正常接通期間又具有接觸器開關無功耗的優點。其實現方法是：投入時是在電壓過零瞬間可控硅先過零觸點，穩定后再將磁保持繼電器吸合導通；而切出時是先將磁保持繼電器斷開，可控硅延時過零斷開，從而實現電流過零切除。

采用單片機控制投切并智能監控可控硅、磁保持繼電器以及輸入電源和負載的運行狀況，從而具備完善的保護功能。

電壓故障缺相保護：系統電壓缺相供電時，開關拒絕閉合；接通后若出現缺相則自動退投；
電源電壓缺相保護：工作電源缺相供電時，開關拒絕閉合；接通后若出現缺相則自動退投；
自診斷故障保護：系統自動監控可控硅，磁保持繼電器的運行狀態，若其出現故障，則拒絕閉合或自動退投斷開；
停電保護：接通后遇突然停電時，自動跳閘斷開；
無諧波注入：由于導通瞬間是由可控硅過零觸發，延時后由繼電器吸合、導通，而繼電器吸合導通就不會產生諧波。
功耗小：由于采用了磁保持繼電器，控制裝置只在投切動作瞬間耗電，平時不耗電；且由于磁保持繼電器的接觸電阻小，因而不發熱，這樣就不用外加散熱片或風扇，降低了成本。徹底避免了可控硅的燒毀現象，同時也對同機運行的其它電器不造成危害，真正達到了節能降耗的目的。

主要技術參數

額定工作電壓	380V,220V/AC±20%	額定頻率	50Hz±5
工作電源	220V	額定電流	45/55A
使用壽命	10萬次	相數	三相(△型接法)、單相（Y型接法）
控制容量	≤25/30K Var	電路功耗	≤1.5VA
接觸降壓	≤100mV	接點耐壓	≥1600V
響應時間	≤1000ms	導通阻抗	≤0.003Ω
外形尺寸	112×172×123mm
每次接通與關斷間隔		≥1秒
連續兩次接通間隔		≥120秒
啟動電壓		直流 4-23V，輸入阻抗：≥6.8K
安全保護功能	電壓故障缺相保護	系統電壓缺相供電時，開關拒絕閉合；接通后若出現缺相則自動退投
	電源電壓缺相保護	工作電源缺相供電時，開關拒絕閉合；接通后若出現缺相則自動退投
	自診斷故障保護	系統自動監控可控硅、磁保持繼電器的運行狀態，若其出現故障，則拒絕閉合或自動退投斷開
	停電保護	接通后遇突然停電時，自動跳閘斷開
	絕緣等級	在正常大氣條件下，≥10MΩ

安裝及操作方法
安裝位置及尺寸

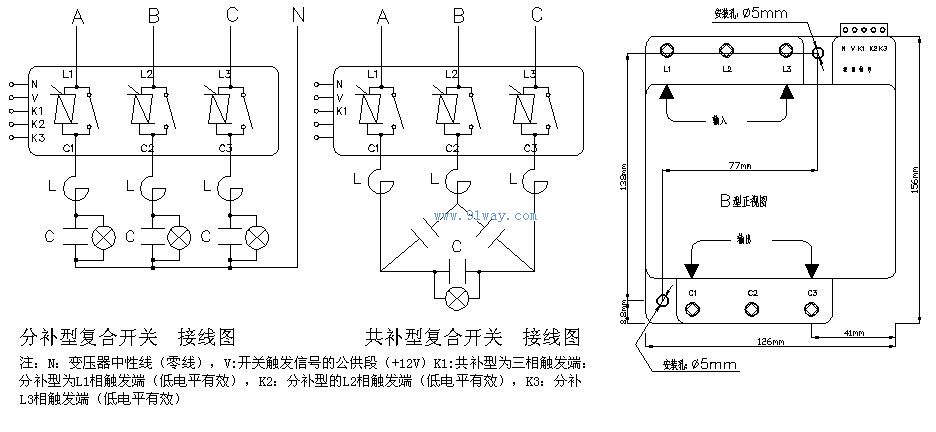

本裝置安裝于380V三相四線制的配電網絡上，用于低壓無功補償電容器的通斷控制。用戶可安裝在低壓無功補償電容柜內或其它適當位置。一般采用掛式安裝方式，請參考如下所示的接線圖。

復合開關選型表

訂貨型號	配電容組容量	補償方式
CGFK40030	5-30Kvar	共補
CGFK25030	30Kvar	分補（每相10Kvar）
