CT19BW/BN型彈簧操動機構產品詳細說明：

CT19BW/BN型彈簧操作機構，可供操動35KV真空斷路器及合閘功與之相當?shù)腟F6斷路器，少油斷路器等使用，產品性能符合GB1984-89交流高壓斷路器標準和產品技術條件的要求。
CT19BW/BN型彈簧操動機構同時具有電動機儲能和手動儲能兩種，合閘操作有合閘電磁鐵及手動按鈕兩種，分閘操作有分閘電磁鐵、過流脫扣電磁鐵及手動按鈕三種。

CT19BW/BN型彈簧操動機構是在CT19的基礎上，廣泛吸收國內外同類產品的優點，結合實際情況，克服了目前同類產品的不足，以最新的構思設計而成，此機構采用前上端輸出，減少了許多機構損耗，與其它同類產品比較，具有噪音小、運行平穩、結構緊湊、體積小、手動儲能輕、壽命長等特點。

使用環境條件
1. 環境溫度：不高于+40℃，不低于-25℃ （儲運時周圍空氣溫度上限+40℃，下限-40℃）；
2. 海拔高度：不超過1000m；
3. 相對濕度：日平均值不大于95%，月平均值不大于90%（+25℃），
飽和蒸汽壓：日平均值不大于2.2×10-3Mpa，月平均值不大于1.8×10-3Mpa;
4. 沒有火災、爆炸危險，沒有嚴重污穢，無化學腐蝕及經常性劇烈震動的場所。

主要技術參數

1. 機構的主要技術參數見下表。

序號	項目		單位	技術數據
1	合閘功		J	350～500
2	儲能 電機	型號		單相交直流兩用串激電動機HDZ-220B
		額定工作電壓/電流		≌V/1.6～1.8A
		額定輸出功率	W	120～160
		額定時間	S	≤15
		工作電壓范圍		85～110%額定電壓
3	合分 閘電 磁鐵	額定工作電壓	W	～110V ～220V 380V -220V -110V
		額定工作電流	A	5.6 4.5 2.1 2.03 4.07
		20℃時線圈電阻	W	60±0.3 23±1.5 108±5.4 24±1.35
		工作電壓范圍		合閘電磁鐵85～110%;分閘電磁鐵65～120%, 小于30%連續3次不能分閘
4	輔助 開關	型號		F11-12Ⅲ/L
		常開觸點數	對	6
		常閉觸點數	對	6
		額定開斷關合電流	A	AC12.5A; DC220V 4A,110V 8A
5	機構輸出軸工作轉角		度	50～55
6	機構壽命次數		S	10000
7	配斷路器合閘時間		S	0.030～0.060
	配斷路器分閘時間		S	0.015～0.050
8	一次重合閘無電流間隙時間		S	0.3
9	二次回路1min工作頻耐壓		V	2000

2. 手動儲能操作力：采用520mm儲能手柄，最大操作力不大于150N。
3. 合分閘電磁鐵結構和參數相同，可以通用。其電源獨立分開，也可采用同一電源。

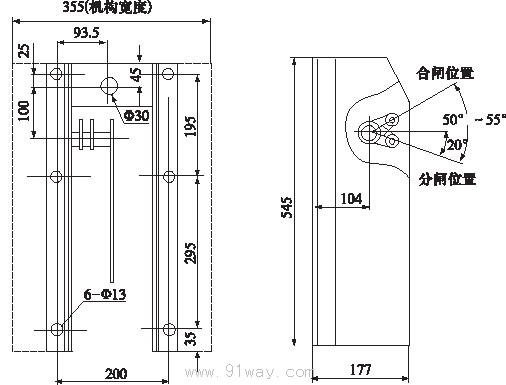

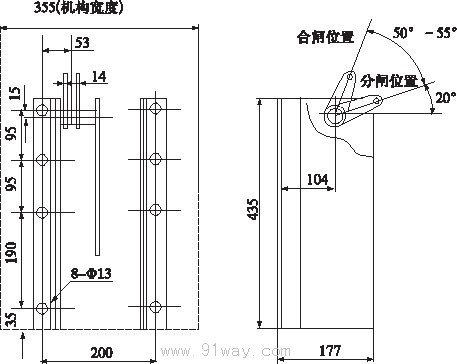

CT19BW/BN型彈簧操動機構
