適用范圍

KT14系列凸輪控制器適用于交流50Hz、電壓至380V的電路中，主要作為起重機交流電動機的起動和換向之用。本控制具有可逆對稱的電路，適用于起重機的平移機構和升降機構，也能作同類型性質電動機的起動，換向和調整之用。

KT14系列交流凸輪控制器型號及其含義


主要技術參數
1.KT14凸輪控制器根據所控制的電動機型式數量不同，分：
KT14-25J / 1、KT14-60J / 1型控制器為控制一臺三相繞線型感應電動機；
KT14-25J / 2、KT14-60J / 2型控制器為同時控制二臺三相繞線型感應電動機；
KT14-25J / 3型控制器為控制一臺三相鼠籠型感應電動機；
KT14-25J / 4型控制器為同時控制二臺三相繞線型感應電動機（不帶定子電路的觸頭）。
　
2.KT14主要技術參數（見表）



注：1.額定電流是指定子電路的觸頭參數。 2.最大控制功率是指JZR2系列電機，若YZR及其它系列電機則可根據電機的定子及轉子電流選擇型號。 3.控制器的機械壽命在操作頻率600次/h，不大于150×104次。 4.控制器的操作力不小于49N（5公斤力）。
　

圖1　KT14-25J/1 60J/1型凸輪控制器
　


圖2　KT14-25J/２ 60J/２型凸輪控制器 圖3　KT14-25J/３ 60J/３型凸輪控制器

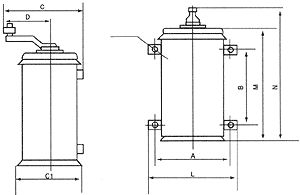

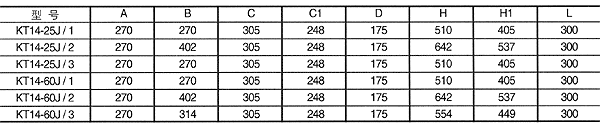

外形及安裝尺寸

KT14系列交流凸輪控制器
