KTJ15系列交流凸輪控制器適用于交流50Hz、額定電壓至380V，額定電流至63A的主回路中，以用于改變?nèi)�相異步式電�?dòng)機定子電路的接法或轉子回路的電阻值，來控制電動機的起動、調速、制動和換向。

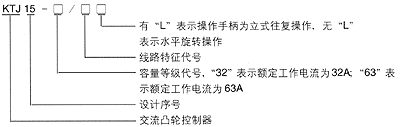

型號及其含義


結構特征
由操作機構、凸輪和觸頭系列及殼體三總分組成。操縱手柄帶有零位自鎖裝置。機械傳動部分位于箱體上部。立式操作手柄經傘齒輪傳動凸輪軸，水平操作手柄則直接傳動輪軸，使觸頭組按規定程序分合，由定位螺釘裝入棘輪上不同位置的定位孔孔，即決定操縱手柄的檔位數，左右各有發范圍，可任意選擇，定位棘輪彈簧力可調，在分檔清楚的前提下，通過調整棘輪彈簧力使手柄操作力在許可范圍內。采用轉動式雙斷點 觸頭，32A、63A觸頭安裝尺寸相同。凸輪為插入式，可便于變換觸頭分合程序。
機座為壓鑄鋁件。前后罩可方便地拆下，便于安裝、配線、維修。

KTJ15系列交流凸輪控制器主要技術參數
1. 產品主要技術性能（見表）
2. 手柄操作力不大于40N
3. 輔助觸頭額定工作電流2.6A，AC-11電壽命60萬次

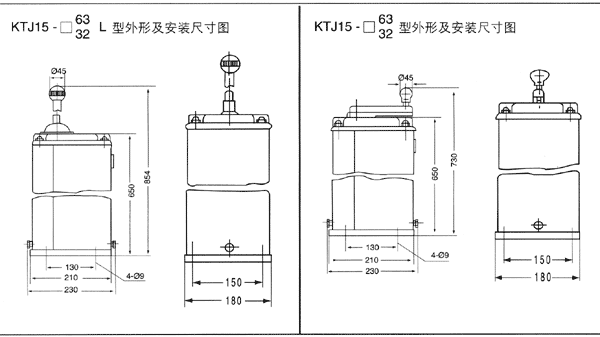

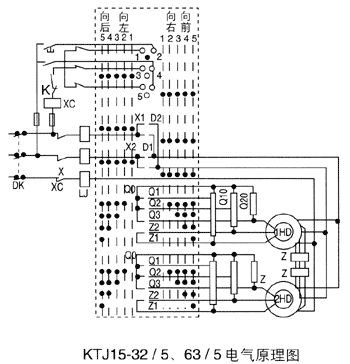

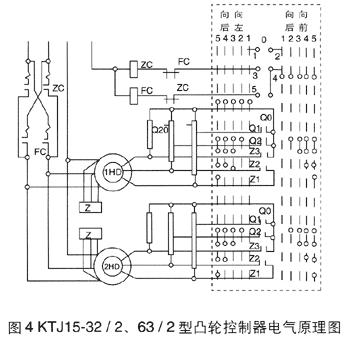

4. 電氣原理圖（見各圖）

　

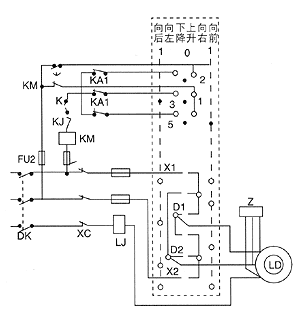

KTJ15-32/3、63/3電氣原理圖
　




　

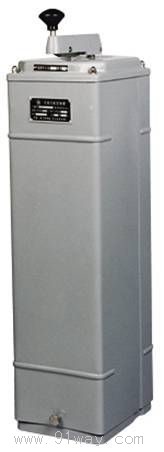

KTJ15系列交流凸輪控制器
