KTJ1-150系列交流凸輪控制器產品詳細說明：

用途及型號意義
1、KTJ1-150系列凸輪控制器，用于交流50HZ電壓至380伏的電路中，主要作交流電動機的起動、調速和換向之用。

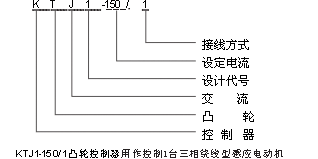

2、KTJ1-150系列交流凸輪控制器型號意義：



KTJ1-150/1型凸輪控制器用作控制1臺三相繞線型感應電動機。

KTJ1-150系列交流凸輪控制器技術數據

型號	額定電流（安培）	額定電壓（伏）	工作位置數		在通電率=40%時所控制的電動機最大功率（千瓦）380V	輔助觸頭額不定期電流（安培）	每小時最大操作次數	最大工作周期（分鐘）	重量（公斤）
			向前（上升）	向后（下降）
KTJ1-150/1	150	380	7	7	100	15	600	10	85

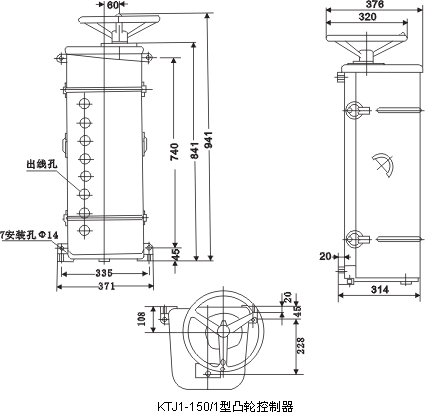

KTJ1-150系列交流凸輪控制器外形及安裝尺寸

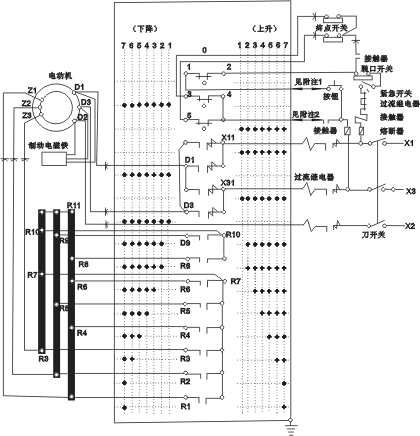

接線圖

注：1、在多動驅系統中，其它控制器的觸頭“1”和“2”接到此電路內。
2、在多電動機驅動系統中，終點開關和其他控制器觸頭“3”、“4”、“5”接到此電中內。

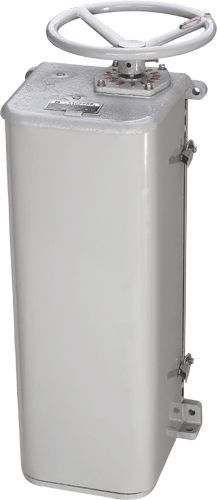

KTJ1-150/1型凸輪控制器
