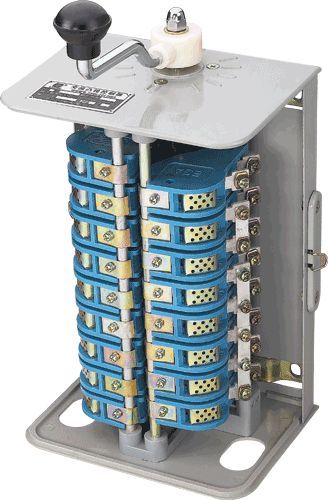

| 產品名稱: | KTJ6系列交流凸輪控制器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 主令控制器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
型號 |
額定電流(安培) |
額定電壓(伏) |
在通電待續率25%時,所控制的電動機最大功率(瓦)380伏 |
安裝尺寸(毫米) |
|
KTJ6 |
25 |
380 |
12.5 |
208×170 |
|
KTJ6 |
25 |
380 |
2×6.3 |
283×170 |
|
KTJ6 |
25 |
380 |
8 |
208×170 |
|
KTJ6 |
60 |
380 |
32 |
208×170 |
|
KTJ6 |
60 |
380 |
2×16 |
283×170 |
|
KTJ6 |
60 |
380 |
2×25 |
223×170 |

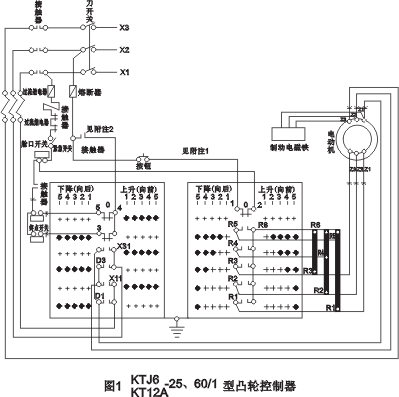

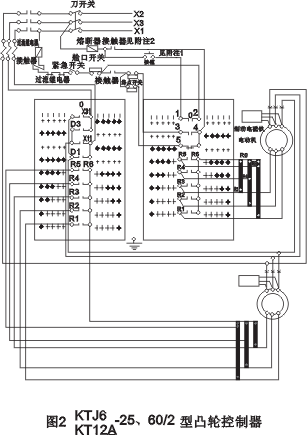

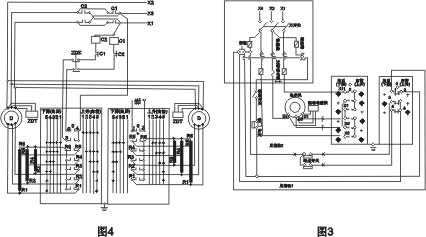

電氣原理圖
注:1在多電動機驅動系統中,其它控制器的觸頭“1”和“2”接到此線路內。
2、在多電動機驅動系統中,終點開關和其它控制器的觸頭“3”、“4”、“5”

注:1在多電動機驅動系統中,其它控制器的觸頭“1”和“2”接到此線路內。
2、在多電動機驅動系統中,終點開關和其它控制器的觸頭“3”、“4”、“5”
注:在多電動機驅動系統中,
其它控制器的觸頭“1”和“2”接到此線路內。注:1在多電動機驅動系統中,其它控制器的觸頭“1”和“2”接到此線路內。
2、在多電動機驅動系統中,終點開關和其它控制器的觸頭“3”、“4”、“5”接到線路內。
KTJ6系列交流凸輪控制器訂貨須知
在訂貨時必須注明:1、操作方式:(手輪或手柄)。2、控制器的型號及名稱
