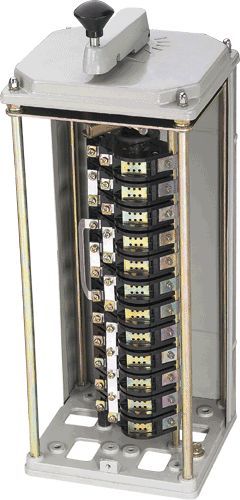

KTJ15A/B系列交流凸輪控制器產品詳細說明：

用途
KTJ15A、B系列凸輪控制器（以下簡稱控制器），適用于交流50HZ，電壓至380伏以下的電力線路中，用于改變?nèi)�相異步、電動機定子電路的接法或轉子電路的 電阻值，來直接控制電動機的起動、調速、制動或換向．

分類及型號含義
2．1分類
按操作方式分
水平轉動操作；
立式往復操作。

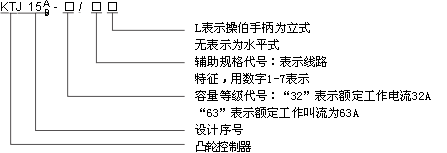

2．2 KTJ15A/B系列交流凸輪控制器型號含義


技術數據

手柄操作力：不大于40N；
最多控制檔位：左右各5檔；最多控制回路數：15個。
控制器的輔助觸頭組的電氣性能符合主控制器技術指標。
32A控制器可直接控制15千瓦及以下的繞線式的電動機。
63A控制器可直接控制30千瓦及以下的繞線式電動機。
機械壽命不低于150萬次。
凸輪控制器主電路的通斷能力符合AC2使用類別；輔助電路的通斷能力應符合AC-11使用類別，其具體數值如表1。

表1

使用類別	額定工作電流	接通條件			分斷條件			通電時間（S）	間隔時間（S）	通斷次數（萬次）
		L（A）	U（V）	COSФ	L（A）	U（V）	COSФ
AC2	32 63	128 252	418	0．65	128 252	418	0．65	25	5~10	接通≥0.05 分斷≤0.5
AC-11	2．6	28．6	418	0．7	28．6	418	0．7	50	5~10	≥0.5

控制器主電路的電壽命應符合AC2,使用類別,輔助電路的電壽命應符合AC-11使用類別,其具體數值如表2
表2

使用類別	額定工作電流	接通條件			分斷條件			通斷次數（萬次）
		L（A）	U（V）	COSФ	L（A）	U（V）	COSФ
AC2	32 63	80 157.5	380	0.65	80 157.5	380	0.65	7.5
AC-11	2.6	26	380	0.7	2.6	380	0.4	60

表1、表2中有關參數允差范圍：電流：±0.05%電壓：（包括恢復電壓）±5%
功率因數：±0.05

外形及安裝尺寸

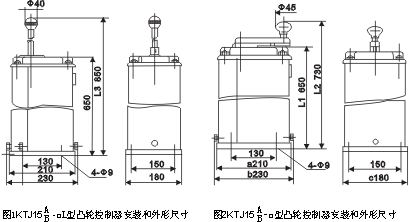

1、控制器的外形安裝尺寸見圖1、圖2；
2、觸頭元件的接線螺釘10A、32A為M5，63A為M6。

型號 尺寸	KTJ15A	KTJ15B
A	210	210
B	230	230
C	180	220
L1	650	520
L2	730	600
L3	850	720

正常工作條件
周圍空氣溫度
5．1、周圍最高空氣溫度不超過+40℃。
5．2、周圍空氣溫度下限不低于-5℃。
5．3、24小時內的平均值，不超過+35℃。
注：用于-10℃或-35℃時，用戶應于訂貨時注明。
5．4、海拔高度
   安裝地點海拔高度不超過2000米。
5．5、大氣條件
   大氣的相對濕度，在周圍最高溫度達+40℃時不超過50%，在較低溫度下要以有較高的相對濕度，同時該月平均最低溫度為25℃時，最濕月的平均最大相對濕度為90%，并考慮到因溫度變化發生在產品表面上的凝露。
5．6、污染等級
  控制器的污染等級為3級。
5．7安裝類別
  控制器的安裝類別為III級。
注：凡超出上述條件使用時，應由供需雙方作為特殊定貨協議解決。
結構概述
   KTJ15A、B系列交流凸輪控制器防護等級為IP30，采用立式安裝。
   控制器分四部分：操縱機構部分，凸輪和觸頭系統部分和殼體部分。其操縱手柄，為避免由于起重機震動和意外碰撞使操縱機構誤動作，該手柄帶有自鎖裝置。操作時，只需將手柄壓下，零位自鎖裝置打開，便可操作。
   機械傳動部分裝在箱體上部，立式操作手柄是經傘齒輪傳動凸輪軸，水平操作手柄則是直接傳動凸輪軸，使觸頭組按規定程序分合。控制器的凸輪軸均為立式安裝。觸頭排列除KTJ15B-32/2、63/2、32/5、63/5為雙排排列外，其余均為單排。傳動部分各支點均用滾動軸承、以減小摩擦力。
   定位棘輪是由3毫米厚鋼板沖壓而成的，并經過適當熱處理獲得良好的耐磨性。控制器檔位數為五檔。在左右各五檔范圍內，檔位數可任意選擇。定位棘輪彈簧力是可以調整的，這樣就可以根據具體情況，在分檔清楚的前提下，調整棘輪彈簧力使手柄操縱力在許可的范圍內。
   凸輪為黑色酚醛塑料壓制而成型，其結構為穿心室，這樣保證了裝配位置準確。
觸頭組結構均為轉動式雙斷點。32A與63A觸頭組安裝尺寸相同，故通用于安裝支桿。機座采用壓鑄鋁件，上面板采用鋼板拉伸成型，機座和板面用4個支柱聯成一體，具有重量輕，剛度好的特點，前后外罩均能方便拆下，供安裝、配線和維修用。
使用及維修
   7．1、控制器應用安裝螺釘固定。對立式手柄將手柄桿插入操作輪孔中用力下推，定位鎖便能自動鎖住，然后即可操作。

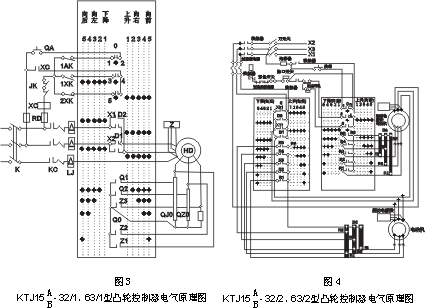

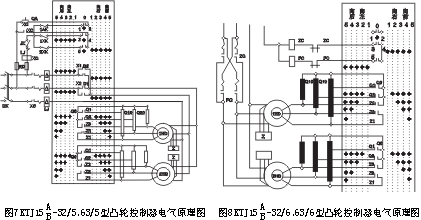

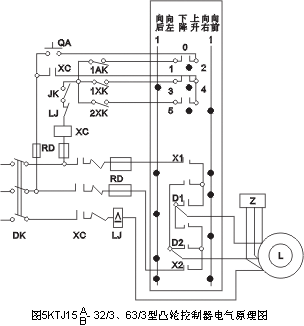

   7．2按照電氣原理圖的要求，分別逐檔操縱控制器，觀察觸頭的分合是否與接線圖中觸頭分合程序相符。
   7．3在通電前必須檢查電動機和電阻器有關電器系統的接線是否正確，接地是否可靠。
   7．4接電后應按相應控制器細心檢查電動機運行情況，若有差異應立即切斷電源待查明原因后方可繼續通電。
   7．5控制器應按以下要求經常檢查維修：
   7．5．1所有螺釘聯接部分必須緊固，特別是觸頭接線螺釘；
   7．5．2摩擦部分應經常保持一定的潤滑；
   7．5．3觸頭工作表面應無明顯的熔斑，燒熔的部位可用細銼精心修理，不允許使用砂紙。
   7．5．4損壞的零件要及時更換。
