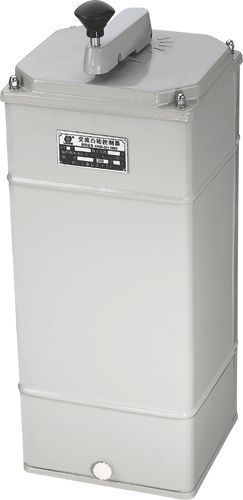

KTJ17系列交流凸輪控制器產品詳細說明：

KTJ17系列交流凸輪控制器（以下簡稱控制器），適用于交流50HZ，電壓380伏以下的電力線路中，用于改變三相異步，電動機定子電路的接法或轉子電路的電阻值，來直接控制電動機的起動、調速、制動或換向。
分類及型號含義

1.分類：按操作方式分：
水平轉動操作；
立式往復操作。

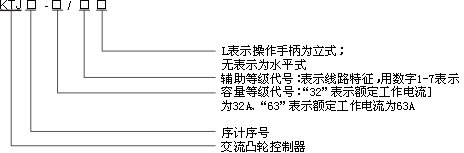

2、KTJ17系列交流凸輪控制器型號含義：



正常工作條件

周圍空氣溫度
周圍最高空氣溫度不超過+40℃。
周圍空氣溫度下限不低于-5℃。
24小時內的平均值，不超過+35℃。 注：在用于-10℃或-25℃時，用戶應于訂貨時注明。
海拔高度：安裝地點的海拔高度，不超過2000米。
大氣條件
大氣的相對濕度，在周圍最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度：同時該月的月平均最低溫度為25℃時，最濕月的平均最大相對濕度為90%，并考慮到因溫度變化發生在產品表面上的凝露。
污染等級：控制器的污染等級為3級。
安裝類別：控制器的安裝類別為III類。
注：凡超出上述條件使用時，應由供需雙方作為特殊定貨協議解決。

KTJ17系列交流凸輪控制器結構概述

控制器防護等級為IP30，采用立式安裝。
控制器分四部分：操縱機構部分、凸輪和觸頭系統部分和殼體部分。其操縱手柄，為避免由于起重機震動和意外碰撞使操縱機構動作，該手柄帶有零位自鎖裝置。操作時，只需將手柄壓下，零位自鎖裝置打開，便可操作。
機械傳動部分裝在箱體上部，立式操作手柄是經傘齒輪轉動凸輪軸。水平操作手柄則是直接轉動凸輪軸，使觸頭組按規定程序分合。控制器的凸輪軸均為立式安裝。傳動回頭路分各支點均用滾動軸承，以減小摩擦力。
定位棘輪是由3毫米厚鋼板沖壓而成的，并經過適當熱處理萬里獲得良好的耐磨性。控制器檔位數為六檔。在左右各六檔范圍內。檔位數可任意選擇。定位棘輪彈簧力是可以調整的，這樣就可以根據具體情況，在分檔清楚的前提下，調整棘輪彈簧力使手柄操作力在許可的范圍內。
觸頭組結構均為轉動式雙斷點。32A與63A觸頭組安裝尺寸相同，故通用于安裝支桿。機座采用壓鑄鋁件，上面板采用鋼板拉伸成型，機座和面板用4個支柱聯成一體，具有重量輕、剛度好的特點。前后外罩均能方便的拆下，以供安裝、配線和維修用。

技術數據

1、手柄操作力：不大于40N。
2、最多控制檔位：左右和6檔。
3、最多控制回路數：KTJ7為21個。
4、控制器的輔助觸頭組的電氣性能符合主令控制器的技術指標。
5、32A控制器可直接控制15千瓦及以下繞線式電動機。
6、63A控制器可直接控制30千瓦及以下繞線式電動機。
7、機械壽命不低于150萬次。
8、凸輪控制器主電路的通斷能力符合AC2使用類別；輔助電路的通斷能力應符合AC-15使用類別，其具體數值如表1。

使用類別	額定工作電流（A）	接通條件			分斷條件			通斷次數	間隔時間（S）	通電時間（S）
		L（A）	U（V）	COSФ	L（A）	U（V）	COSФ
AC2	32 63	80 252	418	0．65	128 252	418	0．65	25	5~10	接通≥0.05 分斷≤0.5
AC-11	2．6	28．6	418	0．7	28．6	418	0．7	50	5~10	≥0.5

控制器主電路的電壽命應符合AC2使用類別,輔助電路的電壽命應符合ACC-15使用類別,其具體數值如表2表2

使用類別	額定工作電流(A)	接通條件			分斷條件			通斷次數(萬次)
		L（A）	U（V）	COSФ	L（A）	U（V）	COSФ
AC2	32 63	80 157.5	380	0.65	80 157.5	380	0.65	7.5
AC-15	2．6	26	380	0.7	2.6	380	0.4	60

KTJ17系列交流凸輪控制器外形及安裝尺寸

型號 尺寸 KTJ17 a 220 b 230 c 212 L1 520 L2 600

7．1控制器應用安裝螺釘固定，對立式手柄應將手柄桿下半球提位使自鎖機構脫開后即可操作。
7．2按照電氣原理圖的要求，分別是逐檔操縱控制器，觀察觸頭的分合是否與接線圖中觸頭健分合程序相符。
7．3在通電前必須有檢查電動機和電阻器有關電器系統的接線是否正確，接地是否可靠。
7．4接電后應按相應控制器細心檢查電動機運行情況，若有差異應立即切斷電源，待查明原因后方可繼續通電。
7．5控制器應按以下要求經常檢查維修：
7．5．1所有螺釘聯接部分必須有緊固，特別是觸頭接線螺釘；
7．5．2磨擦部分應經常保持一定的潤滑；
7．5．3觸頭一些表面應無明顯的熔斑，燒熔的部位可用細銼精心修理，不允許使用砂紙。
7．5．4損壞的零件要及時更換。
